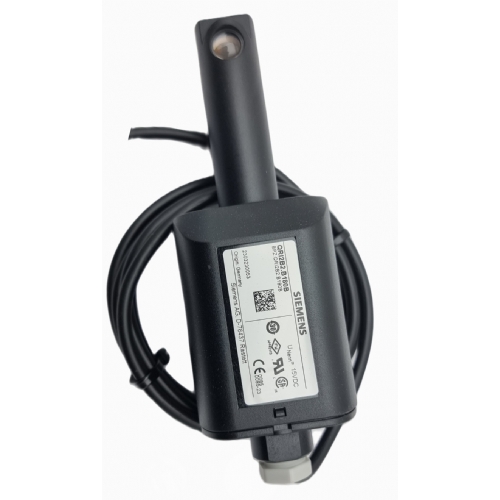

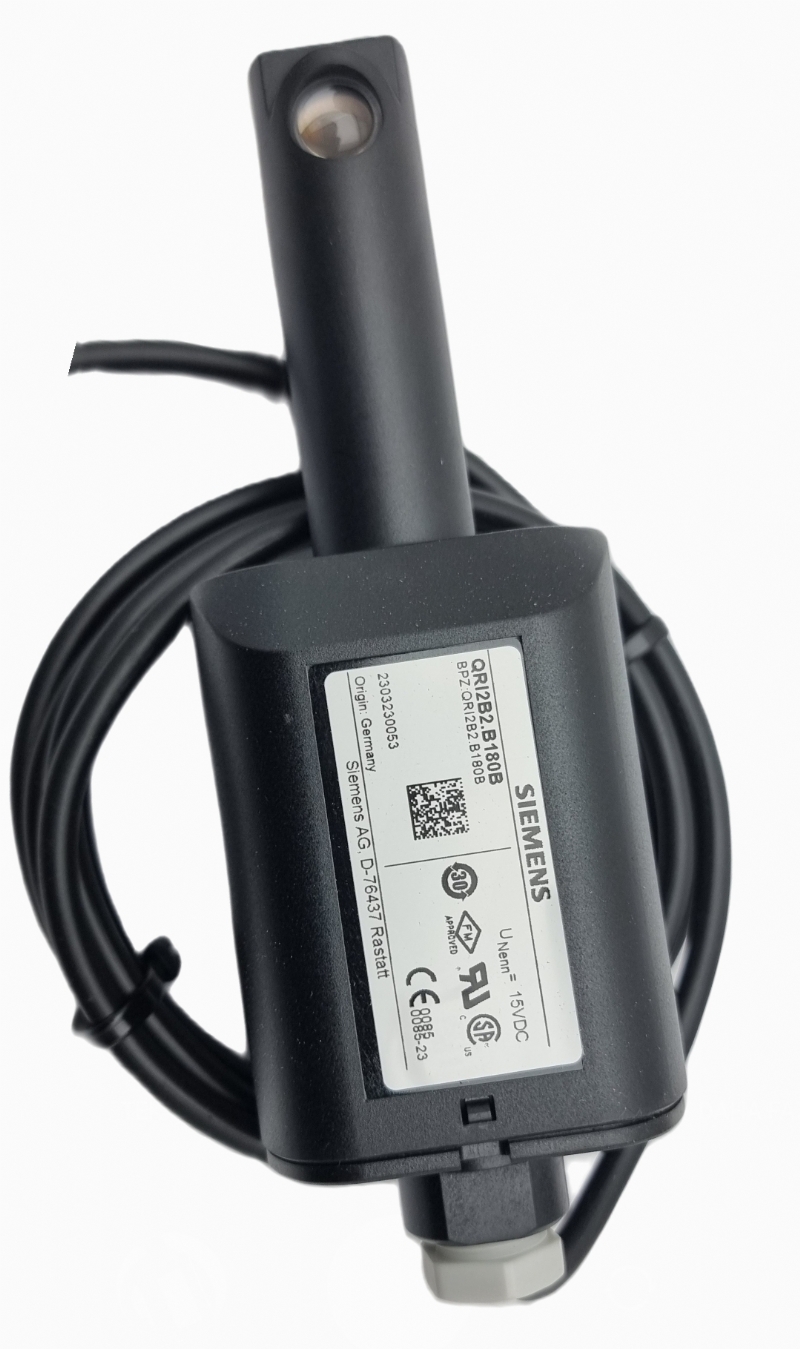

SIEMENS QRI2B2.B180B ALEV DEDEKTÖRÜ
- Kızılötesi alev dedektörleri Qri ...
- Kızılötesi ışık yayan gaz, yağ ve diğer alevlerin gözetimi için Siemens brülör kontrolleriyle kullanım için kızılötesi alev dedektörleri.
- Qri ... sürekli veya aralıklı operasyonda herhangi bir kapasitede brülörler için uygundur.
- Qri ... ve bu veri sayfası,
- ürünlerinde alev dedektörleri.
Kullanım, özellikler
Qri'nin temel özellikleri ... alev dedektörleri:
- - Kızılötesi duyarlı alev algılama elemanı olan dedektör
- - Entegre alev sinyal amplifikatörü
- - Frontal ve lateral (90 °) aydınlatma için tasarlanmış
- - Brülör kontrolleri ile kullanım için uygun LMV5 ...
- - Flanş ve kelepçe ile brülöre sabitlenmiş
- Qri'nin spektral hassasiyeti ...
- Gaz, petrol ve kömür alevlerinin yanı sıra diğer kızılötesi ışık kaynakları ile yayılan radyasyon.
- Alev sinyalinin elektronik kendi kendini desteklemesi nedeniyle, qri ... sürekli veya aralıklı brülörler için tasarlanmış uygun brülör kontrolleri ile bağlantılı olarak kullanılabilir. operasyon.
- Qri'nin hassasiyeti ... brülörün bölme plakasının arkasına takılmalıdır.
Uyarı notları
- Kişilerin yaralanmasını önlemek için, mülkün veya çevreye zarar vermek, aşağıdakiler Uyarı notları gözlemlenmelidir!
- Alev dedektörünü açmayın, müdahale etmeyin veya değiştirmeyin!
• Tüm faaliyetler (montaj, kurulum ve hizmet çalışması vb.)
kalifiye personel
- • Bağlantı alanında herhangi bir kablo değişikliği yapmadan önce, Şebeke arzından bitki (tamamen kutuplu kopukluk). Bitkinin olamayacağından emin olun Yanlışlıkla tekrar açıldı ve gerçekten öldü. Gözlemlenmezse Elektrik şoku tehlikesi riski
- • Yeterli koruma sağlayarak elektrik şok tehlikesine karşı korumanın Brülör kontrolünün bağlantı terminalleri için
- • Her iş yapıldığında (montaj, kurulum, servis çalışması vb.), Kablolamanın düzenli bir durumda olduğundan ve doğru terminallerin LMV5 ... kullanılır ve «Devreye Alma işleminde açıklandığı gibi güvenlik kontrollerini yapar
Notlar »
- • Qri'nin 3 bağlanma kablosunun hiçbirinin X10-02/3 terminaline (şebeke voltajı L) bağlı olmadığından emin olun! Qri'ye zarar verme riski ... ve LMV5 ...!
- • Bir voltaj olmadığından emin olmak için bir AC voltmetre (RI = 10 MΩ) kullanın. Referans hattı (mavi tel = LMV5 ...) ve brülör muhafazası (PE)
- • Bölme plakasının arkasındaki montaj yeri nedeniyle, alev dedektörü yüksek sinyal hassasiyeti ve bu nedenle kızılötesi radyasyondaki küçük aryasyonları bir alev. Bu nedenle, alev kaybından sonra sözde ısı çizgisinden emin olun (örneğin, parlayan yanma odası astarı ile yayılan) Bunlar bir alevi simüle edeceğinden dedektör. Hava türbülansı veya benzeri modüle edilebilir Sıcak kazan veya brülör bileşenleri tarafından alev alevli olarak yayılan kızılötesi radyasyon simüle edilecek. Aynı şekilde, dedektörün görüntüleme aralığındaki hareketli parçalar Modüle edilecek olan kazandan (veya bir görüntüleme tüpünden) kızılötesi radyasyon, böylece muhtemelen sporadik dedektör sinyalleri üretilir. Güçlü brülör veya dedektör titreşimleri Ayrıca radyasyonda varyasyonlar üretir. Bu nedenle, brülör veya kazan üreticisi, bu tür modüle edilmiş radyasyonun alev dedektörüne ulaşamayacağından emin olmalıdır. Örneğin, gevşek kablolar (fanın hava akımında yukarı ve aşağı hareket) Dedektörün görüntüleme aralığında izin verilmiyor
- • Birkaç brülör kullanıyorsa, kızılötesi alev denetiminin kullanımını dikkatlice düşünün Aynı yanma odası. Genel olarak, bu tür alev denetimi uygun değildir Bireysel brülörlerin özel denetimi için
- • Brülörün, brülör çalışırken - alev dedektörü brülör üzerindeki sabitlemesinden çıkarıldığında ve - Hareket ettirin - oda aydınlatmasına maruz kalır
- • Sonbahar veya şok güvenlik fonksiyonlarını olumsuz etkileyebilir. Bu tür birimler koyulmamalıdır herhangi bir hasar sergilemeseler bile
Montaj notları
- • İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun
- • Sağlanan kelepçe ve flanşla alev dedektörünü brülöre sabitleyin. İle Kelepçenin sabitleme vidası gevşedi, dedektör doğru şekilde ayarlanabilir. alev. Bu ayar, alevin yoğunluğunu izleyerek kontrol edilebilir AZL5'te sinyal ... LMV5'in görüntüleme ve işletim birimi ... brülör kontrolü veya Ölçüm devresinin yardımıyla
- • Flanşın metal yüzeyi ile arasındaki bağlantının Burnerin topraklı konutu elektriksel olarak iletkendir
Kurulum notları
- • Dedektörü, mümkünse, sadece titreyen çevresel aralığın Alev tespit edilecektir. Sıcak kazan duvarlarında veya diğer sıcak kazan veya brülörde görünüm Bileşenler mümkün olduğunca sınırlandırılmalıdır. Bu tarafından elde edilebilir Dar bölme plakalarının arkasındaki açıkça sınırlı görüntüleme koşulları. Eğer öyleyseMümkün değil, görüntüleme aralığını daha küçük bir alanla sınırlamak için bir görüntüleme tüpü kullanılmalıdır. alev. Görüntüleme tüpünün uzunluğu, çapı ve hizalanması belirlenmelidir Test yoluyla, brülör ve kazan boyutuna bağlı olarak Görüntüleme aralığı öyle ölçüde azaltılmalıdır:
- a) Gereken minimum dedektör çıkış sinyali, brülörün tümüne ulaşılır. Çıktı aralığı (ayrıntılar için, LMV5'in temel belgesine bakın ... (P7550)
- b) Alev kaybından sonra, valfin çalışma voltajı brülör tarafından kapatılır Standartların gerektirdiği şekilde kontrol (bkz. «Devreye Verme Notları»). Alev dedektörlerinin elektrik bağlantısı
Pratik olarak rahatsızlık ve kayıpsız sinyal iletimi elde etmek önemlidir:
- • Dedektör kablosunu asla birlikte çalıştırmayın diğer kablolar
- - Çizgi kapasitans alev sinyalinin büyüklüğünü azaltır
- - Ayrı bir kablo kullanın
- • Dedektör kablolarının izin verilen uzunluğunu gözlemleyin (bkz. «Teknik Veriler»)
- • Diğer kablolara mümkün olan en büyük mesafeyi gözlemlerken her zaman kontak kablosunu ayrı çalıştırın (Min. 3 cm)
- • Alev dedektörünü tüm uygulamalarda test edin. İle bağlantılı olarak kullanıldığında
LMV5 ..., test bir test rutini ile yapılacaktır (ayrıntılar için, temellere bakın Dokümantasyon P7550)
- • Dedektörün kablosunun sıcak brülörle temas etmediğinden emin olun veya Kazan Yüzeyleri
Devreye alma notları
- • Tesisi devreye alırken veya bakım işi yaparken aşağıdaki güvenlik kontrollerini yapın:
- a) Alev dedektörü ile brülör girişimi, sonunda karartılmış kilitleme «TSA»
- b) Alev dedektörü ile brülör girişimi yabancı ışık (örneğin akkordan gelen ışık lamba yaklaşık 20 Hz'de kesildi) Sonunda kilitleme Hazırlık Süresi
- c) Çalışma sırasında alev başarısızlığının simülasyonu. İçin Bu amaç, alev dedektörünü koyulaştırın bu durumu işletme ve sürdürün Brülöre bağlı olarak kilitleme veya yeniden başlatın Kontrolün yapılandırması
- d) Operasyondaki güvenlik süresini kontrol edin. alev kaybı; Bu amaçla, yakıt vanalarını güçten manuel olarak ayırın ve zamanı kontrol edin Brülör kontrolü, bu manuel bağlantısından vanaların güç kaynağı döndürülene kadar kapalı Brülör kontrolü güç kaynağını ayırır içindeki valfler İzin verilen süre İlgili bitki için
Hizmet Notları
- • Dedektörün merceğini temizlemek için yumuşak, temiz bir bez kullanın (yağ ve çözücü içermez)
Bertaraf Notları
- Alev dedektörü elektrik ve elektronik bileşenler içerir ve yerli atıklarla birlikte atılmamalıdır.
- Yerel ve şu anda geçerli mevzuat gözlemlenmelidir.
Mekanik tasarım
- Qri ... siyah plastikten yapılmış darbeye dayanıklı bir gövdeye sahiptir. Lens bir Toz-sıkı pozisyon.
- Qri ... Kelepçeyi kullanarak ayar aralığında brülöre sabitlenebilir ve Flanş sağlandı.
- 3 çekirdekli bağlantı kablosu qri'ye bağlıdır ... ve kablo suşuna sahiptir rahatlama.
- Brülör yapısının türüne bağlı olarak, frontal için alev dedektörleri vardır veya Lateral aydınlatma mevcuttur.
İşlev
- Bu tür alev denetimi ile, kızılötesi radyasyondaki değişiklikler alev sinyalini oluşturmak için kullanılır. Alev algılayan eleman, kızılötesi duyarlı bir fotorezisttir spektral hassasiyeti yaklaşık 1 ... 3 um aralığını kapsar.
- Dedektör Şebeke frekansı harmonikleriyle sürekli radyasyona veya radyasyona cevap vermez (örn. 50 Hz veya katları). Bu radyasyon frekanslarının baskılanması elektronik olarak, doğrudan mevcut şebeke frekansına bağımlı İlgili brülör kontrolü (örn. LMV5 ...) çalıştırılır. Sonuç olarak, filtreleme gerçekleşir Çok dar bir bant içinde, yani alev tarafından üretilen sinyalin Kızılötesi sıklığı ve değişim oranı nedeniyle neredeyse tamamen kullanılmalıdır
- Radyasyon sürekli değişir. Bu nedenle, dedektörün alevin brülörün bölme plakasının arkasındaki radyasyonunu yakalama yeteneği son derece yüksektir. Yüksek seviyenin bir sonucu olarak Duyarlılık, Sabit veya Şebeke Frekans Frekans-Harmonik Yabancı Işık Kaynakları Sadece dedektörün kendisi hareket ettirilmezse tespit edilmez. Kısa dalga spektrumu nedeniyle Ateşleme kıvılcımı tespit edilmeyecektir. Dedektörün analog çıkış sinyali (0 ... yaklaşık +5 V) alevin radyasyon yoğunluğundaki değişikliklerin bir ölçüsüdür.
- 180 cm'lik bağlantı kablo uzunluğu yeterli değilse, brülör üreticisi Maksimum 100 m'ye kadar uzatın (ayrıca bkz. «Kurulum Notları»).
ÜRÜN ÇEŞİTLERİ
- SIEMENS QRI2A2.B180B
- SIEMENS QRI2B2.B180B
- SIEMENS QRI2B2.B180B1
