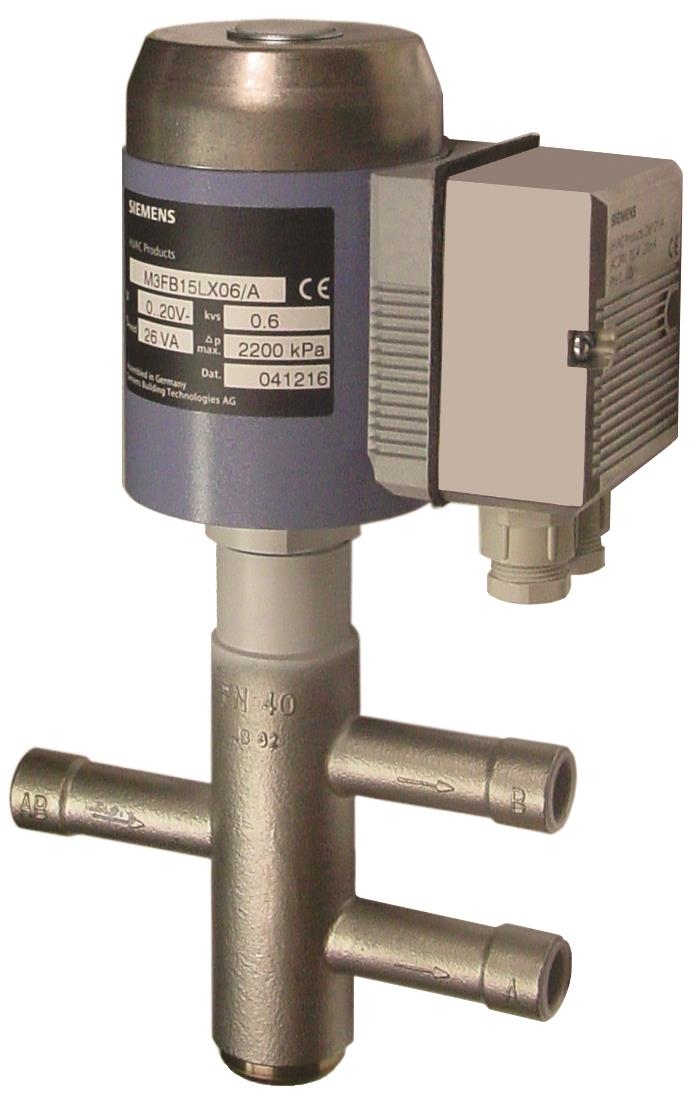

Modülasyonlu soğutucu vanaları manyetik aktüatörlü‚ PS43 M3FB..LX.. Lehimli bağlantı‚ hermetik olarak kapatılmış
Manyetik aktüatörlü M3FB..LX.. 3 portlu ve 2 portlu vanalar kullanılır Soğutma ünitelerinin kapasite kontrolünü modüle etmek ve ısı geri kazanım sistemleri için. Sıcak gaz yönlendirme veya 2 portlu vanalar olarak kullanılabilirler. R22, R134a, R404A, R407C, R507 vb. gibi organik güvenlik soğutucuları için uygundur.
Armatür veya manyetik çekirdek, basınç sistemi içinde yüzen bir bileşen olarak tasarlanmıştır, böylece harici bir şaft rakoru gerekmez. Hareketli parçalarda yaygın olan kaçak kayıpları böylece önlenir. Vana kesiti, vana tamamen veya kısmen açılmış olsun kolay akış sağlar. Bu, basınç kayıplarını azaltır ve sessiz çalışma sağlar. Kontrol sinyali, ZM../A terminal gövdesinde bir faz kesme sinyaline dönüştürülür ve bu da bobinde bir manyetik alan oluşturur. Bu, tek hareketli parça olan armatürün, etkileşimli kuvvetlere (manyetik alan, karşı yay, hidrolik) göre konumunu değiştirmesine neden olur. Armatür, sinyaldeki herhangi bir
değişime hızla yanıt verir, karşılık gelen hareketi doğrudan kontrol diskine aktarır ve yükteki hızlı değişimlerin hızlı ve doğru bir şekilde düzeltilmesini sağlar.
Karşı yay kuvveti, güç kapatılırsa veya kesilirse valfi otomatik olarak kapatır (kontrol yolu portları AB à A).
Doğru valf boyutlandırması (tamamen açık valf boyunca yeterince büyük bir basınç düşüşü Dpv100 sağlamak için) bir soğutma ünitesinin doğru çalışmasının anahtarıdır. Tüm bileşenler koordine edilmelidir ve bu yalnızca soğutma uzmanı tarafından sağlanabilir. 5 ve 6. sayfalardaki uygulama örnekleri, her durumda önerilen basınç düşüşünü gösterir.
