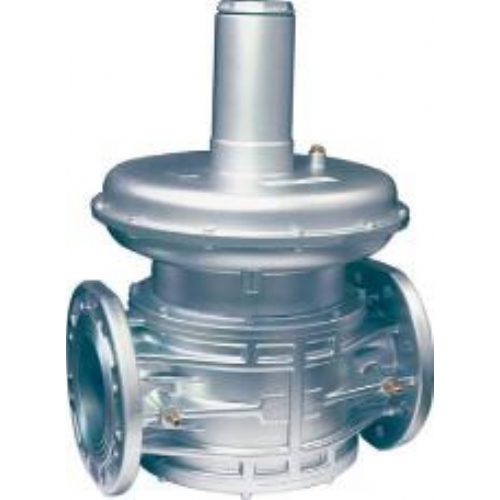

MADAS EMNİYET KAPATMASIZ FRG/2MC DN 100 FLANŞLI - DN 100 PG-MAX: 1BAR PÇ:20-100 MBAR REGÜLATÖR
TANIM
- Gaz basıncı kapatma regülatörü (RG/2MC) veya filtre regülatörü (FRG/2MC).
- EN 88-2'ye göre EC sertifikalı
- 2009/142/EC'ye uygun Direktif (Gaz Direktifi)
- 97/23/EC'ye uygun Direktif (PED Direktifi)
- 94/9/EC'ye uygun Direktif (ATEX Direktifi)
TEKNİK VERİ
- Kullanmak: 3 ailenin agresif gazları değil (kuru gazlar)
- Dişli bağlantılar Rp: (DN 15 ÷ DN 50) EN 10226'ya göre
- Flanşlı bağlantılar PN 16: (DN 65 ÷ DN 100) ISO 7005'e göre
- Talep üzerine ANSI 150 flanşlı bağlantılar
- Maks. çalışma basıncı: 0,5 ÷ 1 bar 1 ÷ 2 bar (ürün etiketine bakın)
- Çevre sıcaklığı: -15 ÷ +60 °C
- Maksimum yüzey sıcaklığı:60 °C
- P2 doğruluk sınıfı (AC): 10
- Kapanma basıncı sınıfı (SG): 30
- Mekanik dayanım: Grup 2 (EN 13611:2007'ye göre)
- Filtrasyon: 50 mikron (talep üzerine diğer filtreleme kaliteleri)
- Filtrasyon sınıfı: G 2 (EN 779'a göre)
MALZEMELER
• Alüminyum döküm (UNI EN 1706)
• OT-58 pirinç (UNI EN 12164)
• 11S alüminyum (UNI 9002-5)
• Galvanizli ve 430 F paslanmaz çelik (UNI EN 10088)
• NBR kauçuk (UNI 7702)
• Naylon %30 cam elyafı (UNI EN ISO 11667)
• Viledon
KURULUM
- Regülatör mevzuata uygundur.
- Direktif 94/9/CE (söz konusu Direktif ATEX 100 a) grup II, kategori 2G cihazı olarak ve grup II, kategori 2D cihazı olarak; bunun için Bu nedenle kuruluma uygundur bölge 1 ve 21 (bölge 2 ve 2'nin yanı sıra) 22) Ek I'de sınıflandırıldığı gibi Direktif 99/92/EC.
- Regülatör kullanıma uygun değildir.
- halihazırda sınıflandırılmış olan 0 ve 20 bölgeleri söz konusu Direktif 99/92/EC.
- Yeterliliği belirlemek ve Tehlikeli bölgelerin genişletilmesi için bkz. norm EN 60079-10.
- Cihaz, kurulup bakımı yapılmışsa tüm şartlara ve kurallara saygı göstererek Bu belgenin teknik talimatları, belirli tehlikelerin kaynağı değildir: özellikle,
- normal çalışma sırasında tahmin edilir, düzenleyici tarafından emisyon yalnızca yanıcı madde atmosferi ara sıra.
Regülatör şu açıdan tehlikeli olabilir:
- yakınındaki diğer cihazların varlığına yalnızca çalışan iki parçadan birinin hasar görmesi durumunda diyafram veya güvenlik diyaframından: yalnızca bunda regülatörün bir emisyon kaynağı olması durumunda devam derecesi patlayıcı atmosfer ve dolayısıyla tehlikeli alanlar oluşturabilir 099/92/EC Direktifinde tanımlandığı gibi.
- Özellikle kritik kurulum koşullarında (korunmayan yerler, hizmet eksikliği, havalandırmanın mevcut olmaması) ve, özellikle varlığında, yakınındapotansiyel primer kaynaklarının regülatörü ve/veya normal koşullar altında tehlikeli cihazlar çalışma çünkü kökene duyarlı elektrik arkları veya kıvılcımlar,arasındaki uyumluluktan önceki değerregülatör ve bu cihazlar.
- Her durumda, yararlı herhangi bir şey almak gerekir. regülatörün zarar görmesini önlemek için önlem alanların menşei 0: örneğin yıllık Düzenli çalışmanın periyodik denetimi, Emisyon derecesini değiştirme imkanı kaynağın veya egzozda yer almanın
- Patlayıcı maddenin dışında. Bunu yapmak için dışarıya bağlanmak mümkündür bakır bir boru ile dişli delik G ¼” toz önleyici kapağın çıkarılması (şek. 1, 2 ve 3) (24), şek. 4 (15)).
ÜRÜN ÇEŞİTLERİ
- FRG/2MC DN 20
- FRG/2MC DN 25
- FRG/2MC DN 32
- FRG/2MC DN 40
- FRG/2MC DN 50
- FRG/2MC DN 65
- FRG/2MC DN 80
- FRG/2MC DN 100
