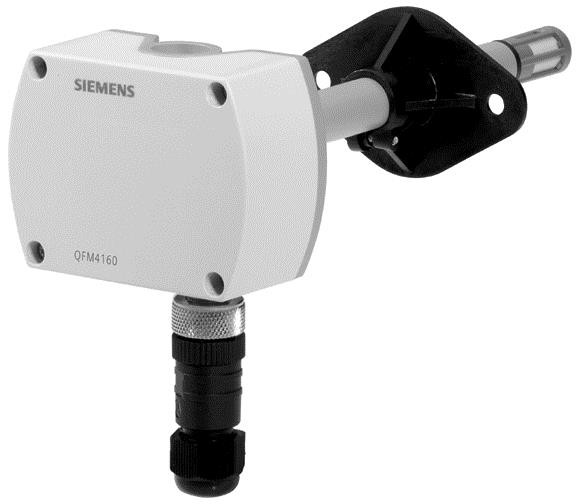

SIEMENS QFM4160 SYMARO SENSÖR

SIEMENS QFM4160 SYMARO SENSÖR

Kanal Sensörleri QFM41 .. bağıl nem ve sıcaklık için Kalibrasyon sertifikalarıyla

ÖZELLİKLER

• Çalışma Voltajı AC 24 V / DC 13.5 ... 35 V
• Sinyal Çıkışı DC 0 ... 10 V / 4… 20 MA bağıl nem ve sıcaklık için
• Tüm ölçüm aralığı boyunca çok yüksek ölçüm doğruluğu
• kapasitif nem ölçümü
• Döngü Testi için Test Fonksiyonu
• Kullanım Aralığı 40… 70 ° C / 0… % 100 r. H.

Kullanmak

• QFM41 .. Sensör, havalandırma ve klima tesislerinde kullanılır:
• Nispi nemi ve sıcaklığı ölçmek için çok yüksek doğruluk ve güvenilirlik
• Sensörlerin düzenli yeniden kalibrasyonu ve yeniden ayarlanması

Örnekler:

• Kağıt, Tekstil, İlaç, Kimyasal, Depolama ve Üretim Tesisleri,
• Elektronik endüstrileri, vb.
  • Laboratuvarları
  • Hastaneler
  • Bilgisayar Merkezleri
  • Seralar

ÜRÜN TİPLERİ

• QFM4101 - - 0...100 % active, 4…20 mA DC 13.5…35 V
• QFM4160 0...50 °C,  40…+70 °C or  35...3 5 °C active, DC 0...10 V 0...100 % active, DC 0...10 V AC 24 V or DC 13.5…35 V
• QFM4171 0...50 °C,  40…+70 °C or  35...3 5 °C active, 4…20 mA 0...100 % active, 4…20 mA DC 13.5…35 V

Sipariş ve teslimat

Sipariş verirken, lütfen ad ve tür referansı verin, ör.:
Oda Sensörü QFM4160 Aksesuarlar altında listelenen Hizmet Seti AQF3153 için ayrı bir sipariş yerleştirin.
Vidalı tapası ile dairesel konektör kaldırılır.

Ekipman kombinasyonları

• Sensörün DC 0 ... 10 V veya işleyebilen tüm sistemler ve cihazlar veya 4 ... 20 MA Çıkış Sinyali.
• Sensörleri minimum veya maksimum seçim için kullanırken, entalpi, entalpi farkı, mutlak nem ve çiy noktasını ortalama veya hesaplamak için, SEZ220 sinyal dönüştürücüsünü kullanın

Teknik tasarım

• Sensör, kapasitif nemiyle hava kanalındaki bağıl nemi elde eder kapasitansı, bağıl nemin bir fonksiyonu olarak değişen algılama elemanı
• Ortam havası.
• Bir elektronik devre, sensörün sinyalini sürekli bir DC 0 ... 10 V veya 4… 20 mA sinyali, 0 ... % 100 r bağıl neme karşılık gelir. H.
• Sensör, elektrik direnci sıcaklığın bir fonksiyonu olarak değişen algılama elemanı aracılığıyla hava kanalındaki sıcaklığı elde eder.
• Bu varyasyon, sensör tipine bağlı olarak aktif bir DC 0 ... 10 V veya 4… 20 mA çıkış sinyaline dönüştürülür. Çıkış sinyali seçilebilir bir sıcaklığa karşılık gelir 0 ... 50 ° C, 35 ...+35 ° C veya 40 ...+70 ° C aralığı.

Mekanik tasarım

• Kanal sensörü bir muhafaza, basılı bir devre panosu, bağlantı terminalleri, Ölçüm ucu ve dairesel bir konnektöre sahip bir daldırma çubuğu. İki parçalı muhafaza bir taban ve vidalı çıkarılabilir kapak içerir.
• IP 65 derecesi koruma gereksinimlerini karşılamak için taban ve kapak arasına kauçuk bir conta kurulur.
• Ölçüm devresi ve ayar elemanı baskılı devrede yer almaktadır Kapağın içindeki tahta tabandaki bağlantı terminalleri.
• Ölçüm ucu, muhafazanın daldırma çubuğuna vidalanır.
• Algılama elemanları, bir vida filtresi kapağı ile korunan ölçüm ucunun ucunda bulunur.
• Kablo girişi, birleştirme parçasından oluşan dairesel konektör aracılığıyla yapılır.
• M16 iplik ve vidalı fiş. Birleştirme parçası muhafazaya sabitlenir ve dahili olarak bağlanır.
• Daldırma çubuğu ve gövde plastik ve katı bir şekilde bağlıdır.
• Sensör, sensörle birlikte verilen montaj flanşı ile donatılmıştır.
• Flanş daldırma çubuğunun üzerine yerleştirilebilir ve daha sonra gerekli olanlara göre sabitlenebilir daldırma uzunluğu.
• Ayar öğesi kapağın içinde bulunur. 6 pim ve bir kısa fişten oluşur.
• Gerekli sıcaklık ölçüm aralığını seçmek ve etkinleştirmek için kullanılır.
• test fonksiyonu.
• Farklı jumper konumları aşağıdaki anlamlara sahiptir:
  • Aktif sıcaklık ölçüm aralığı için x:
  • Sol pozisyonda jumper (R1) = 35 ... 35 ° C,
  • Orta pozisyonda jumper (R2) = 0 ... 50 ° C (fabrika ayarı)
  • Doğru konumda jumper (R3) = 40 ...+70 ° C
• Aktif test işlevi için x:
• Yatay konumda jumper: Sinyal çıkışında bulunan değerler "Test fonksiyonu aktif" tablosunda verildi
• X Sıcaklık sensörü arızalı mı olursa, 0 V (4 mA) voltaj uygulanacak 60 saniye sonra sinyal çıkışında U2 (I2) ve sinyal çıkışındaki nem sinyali U1 (I1) 10 V (20 Ma) ulaşacaktır.
• X Nem sensörü arızalı mı durumunda 10 V (20 mA) voltaj uygulanacak 60 saniye sonra sinyal çıkışında U1 (I1) ve sıcaklık sinyali aktif kalacaktır.
• Sensör ve değiştirilebilir AQF4150 ölçüm ucu numaralandırılmış, kayıtlı ve doğumdan önce kalibre edilmiş. Kalibrasyon ulusal standartlara göre izlenebilir, ör.
• Metas, Nist, LNE, PTB. İlişkili kalibrasyon sertifikaları, sensör.
• Servis seti, sensör elemanı olmayan üç ölçüm uçunu içerir. Her uç temel birime önceden tanımlanmış bir sıcaklık ve nem değerine işaret eder:
  • x % 85 r. h., 40 ° C
  • x % 50 r. h., 23 ° C
  • x % 20 r. h., 5 ° C
• Sabit değerler sinyal çıkışlarında mevcuttur. Doğruluk aynıdır test fonksiyonu. Ölçüm uçları operasyonda değiştirilebilir.
• Servis seti, önerilen şekilde kolay ve hızlı döngü test performansına izin verir.
• Dikey pazar ilaçları ve çeşitli ülkelerde kalibrasyon hizmetleri tarafından sunulmaktadır.

Aksesuarlar

• İsim Türü Referansı
• Ölçüm İpucu Sertifikalı (Değiştirilebilir) AQF4150
• Servis Seti (döngü testi için) AQF3153
• Filtre kapağı (değiştirme için) AQF3101
• Uzaktan Ölçüm için 3 m Kablo AQY2010

Mühendislik Notları

• % 100 için ayrı sargılı ekstra düşük voltaj (SELV) güvenlik için bir transformatör Sensörü güçlendirmek için görev gereklidir.
• Transformatörün boyutlandırılması ve korunmasıyla Yerel güvenlik düzenlemelerine uyulmalıdır.
• Transformatörü boyutlandırırken, kanal sensörünün güç tüketimi alınmalıdır dikkate alın.
• Sensörün doğru kablolanması için, Sensör kullanılır.
• İzin verilen çizgi uzunlukları dikkate alınmalıdır.
• Kabloların yönlendirilmesi için dikkat edilmelidir.
• yan yana koş ve aralarındaki mesafe ne kadar küçük olursa, elektrik paraziti o kadar büyük olur.
• Korumalı kablolar EMC problemleri olan ortamlarda kullanılmalıdır.
• İkincil besleme hatları ve sinyal hatları için bükülmüş çift kablolar gereklidir.
• Nem çıkışı için G1 () ve I1 () terminalleri her zaman güce bağlanmalıdır.
• Sıcaklık çıkışının sadece g2 () ve i2 () terminalleri kullanılmış olsa bile!

Montaj notları

• Sensörü kanal duvarının ortasına monte edin. Buhar nemlendiricileri ile birlikte kullanılırsa, Nemlendiriciden sonraki minimum mesafe 3 m ila maksimum 10 m olmalıdır.
• Uygulama çiğ nokta kaymasını içeriyorsa, sensörü ekstrakt hava kanalına takın.
• Sadece flanşı kanal duvarına takın. Sensör daha sonra flanşın içine sokulur ve nişanlı.
• X Taban ve kapak arasındaki conta kaldırılmamalı veya başka bir koruma derecesi IP 65 artık sağlanmayacak.
• x Ölçüm ucunun içindeki algılama elemanları darbeye duyarlıdır. Herhangi birinden kaçının montaj üzerinde böyle bir etki.
• Paketin iç tarafına montaj talimatları yazdırılır.

Devreye alma notları

• Gücü açmadan önce kablolamayı kontrol edin. Sıcaklık ölçüm aralığı Gerekirse sensörde seçilir.
• Kablolama ve çıkış sinyalleri, test işlevinden yararlanarak kontrol edilebilir (bakınız "Mekanik Tasarım" a).
• Doğrudan algılama elemanında voltmetreler veya ohmmetreler kullanmamayı öneririz. İçinde Simüle edilmiş pasif çıkış sinyalleri, ticari olarak ölçümler Mevcut sayaçlar yapılamaz (akımı çok küçük ölçer).

İmha etmek

Cihazlar, Avrupa Direktifi 2012/19/AB açısından elden çıkarma için elektronik cihazlar olarak kabul edilir ve yerli atık olarak atılamaz.

• X Bu amaç için sağlanan kanallar aracılığıyla cihazın atın.
• x Tüm yerel ve şu anda geçerli olan yasa ve düzenlemelere uyun.

ÜRÜN ÇEŞİTLERİ

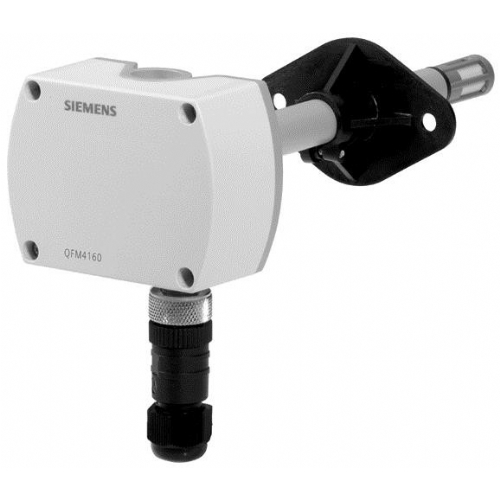

• SIEMENS QFM4160
