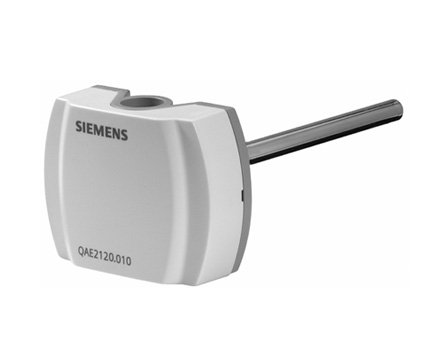

SIEMENS QFM2120 SYMARO SENSÖR
Kanal Sensörleri QFM21 .. bağıl nem ve sıcaklık için
ÖZELLİKLER
- · Çalışma Voltajı AC 24 V / DC 13.5 ... 35 V
- · Sinyal Çıkışı DC 0 ... 10 V / 4… 20 MA bağıl nem için
- · Sinyal Çıkışı DC 0 ... 10 V / 4… 20 MA / LG-NI 1000 Sıcaklık için
- · Doğruluğun ölçülmesi ± % 3 r. H. Konfor aralığında
- · Kullanım aralığı -15…+60 ° C / 0… % 95 r. H. (Konservis etmeme)
Kullanmak
QFM21 .. Kanal sensörleri havalandırma ve klima hava kanallarında kullanılmaktadır
edinme tesisi:
- · Bağıl nem ve
- · Sıcaklık.
Sensörler şu şekilde kullanılır:
- · Beslemdeki kontrol sensörleri veya hava çıkarma
- · Referans sensörleri, ör. Çiğ noktasını kaydırmak için
- · Sınır sensörleri, ör. buhar nemlendiricileriyle bağlantılı olarak
- · Sınır sensörleri, ör. Ölçülen değer göstergesi veya bir bina otomasyonu ve kontrol sistemine bağlantı için
- · SEZ220 ile birlikte entalpi ve mutlak nem için sensörler
ÜRÜN TİPLERİ
- QFM2100 None None 0...100 % active, DC 0...10 V AC 24 V or DC 13.5…35 V
- QFM2101 None None 0...100 % active, 4…20 mA DC 13.5…35 V
- QFM2120 -35...+5 0 °C passive, LG-Ni 1000 0...100 % active, DC 0...10 V AC 24 V or DC 13.5…35 V
- QFM2160 0...50 °C / - 35...+3 5 °C or - 40...+7 0 °C active, DC 0...10 V 0...100 % active, DC 0...10 V AC 24 V or DC 13.5…35 V
- QFM2171 0...50 °C / - 35...+3 5 °C or - 40...+7 0 °C active, 4…20 mA 0...100 % active, 4…20 mA DC 13.5…35 V
Sipariş ve teslimat
Sipariş verirken, lütfen ad ve tür referansı verin, ör.:
Kanal Sensörü QFM2120
Sensör montaj flanşı ve kablo giriş bezi M16 ile birlikte verilir.
Ekipman kombinasyonları
Sensörün DC 0 ... 10 V'ini elde edebilen ve işleyebilen tüm sistemler ve cihazlar, 4 ... 20 Ma veya LG-Ni 1000 çıkış sinyali. Sensörleri minimum veya maksimum seçim için kullanırken, ortalama veya entalpi, entalpi farkı, mutlak nem ve çiğini hesaplamak için, öneririz. SEZ220 sinyal dönüştürücüsünü kullanmak için.
İşlev
- Sensör, kapasitif nemiyle hava kanalındaki bağıl nemi elde eder Akrabanın bir fonksiyonu olarak elektrik kapasitansı değişen algılama elemanı nem.
- Elektronik ölçüm devresi, sensörün sinyalini sürekli bir DC 0 ... 10 V veya 4… 20 mA sinyali, 0 ... % 100 r'ye karşılık gelir. H.
- Sensör, elektrik direnci sıcaklığın bir fonksiyonu olarak değişen algılama elemanı aracılığıyla hava kanalındaki sıcaklığı elde eder.
- Sensörün türüne bağlı olarak, bu dirençteki değişiklik bir Aktif DC 0… 10 V veya 4… 20 mA Çıkış Sinyali Sıcaklık aralığına karşılık gelen 0… 50 ° C, –35…+35 ° C veya -40 ...+70 ° C. Ölçüm aralığı seçilebilir. . Sıcaklık, simüle edilmiş pasif LG-NI 1000-çıkış sinyali olarak sağlanır Aktif çıkış sinyaline alternatif olarak –35… 50 ° C).
- Elektriksel direncini elde etmek için sistemlerin/cihazların ölçüm akımı
- Pasif sensör büyük ölçüde farklılık gösterir ve ölçüm ucunun sonunda sıcaklık algılama elemanının kendi kendine ısıtılmasını etkiler. Etkiyi telafi etmek için pasif çıktı
- Sinyal bir elektronik devre ile simüle edilir.
Mekanik tasarım
- Kanal sensörü bir muhafaza, basılı devre panosu, bağlantı terminalleri, Montaj flanşı ve ölçüm ucu olan bir daldırma çubuğu.
- 2 bölümsel gövde bir taban ve çıkarılabilir bir kapaktan (Snap-on Tasarım) içerir.
- Ölçüm devresi ve ayar elemanı baskılı devre kartında bulunur Kapağın içinde, tabandaki bağlantı terminalleri.
- Algılama öğeleri ölçüm ucunun sonunda bulunur ve bir filtre kapağı.
- Kablo girişi, sensörle birlikte verilen vidalı kablo bezi M16 aracılığıyla yapılır.
- Daldırma çubuğu ve muhafaza plastikten yapılmıştır ve katı bir şekilde bağlanır.
- Sensör, sensörle birlikte verilen montaj flanşı ile donatılmıştır.
- Flanş daldırma çubuğunun üzerine yerleştirilebilir ve daha sonra gerekli olanlara göre sabitlenebilir daldırma uzunluğu.
- Farklı jumper ayarlarının aşağıdaki anlamı vardır:
- · Pasif sıcaklık ölçüm aralığı için:
- Orta pozisyonda jumper (R2) = -35 ...+50 ° C (fabrika ayarı)
- · Aktif sıcaklık ölçüm aralığı için:
- Sol pozisyonda jumper (R1) = -35 ...+35 ° C,
- Orta pozisyonda jumper (R2) = 0 ... 50 ° C (fabrika ayarı)
- Doğru konumda jumper (R3) = -40 ...+70 ° C
- · Test işlevini etkinleştirmek için:
- Yatay konumdaki jumper: "Test Fonksiyon Active" tablosuna göre değerler sinyal çıkışında sunulacaktır.
- · Sıcaklık sensörü arızalı hale gelirse, 0 V (4 mA) voltaj uygulanacak sinyal çıkışında U2 (I2) veya sinyal çıkışında BS-MS yüksek empedans (> 1 mS)
- 60 saniye sonra ve sinyal çıkışındaki nem sinyali U1 (I1) 10 V (20 Ma).
- · Nem sensörü arızalı hale gelirse, 10 V (20 mA) voltaj uygulanacaktır. 60 saniye sonra sinyal çıkışı U1 (I1) ve sıcaklık sinyali aktif kalacaktır.
Mühendislik Notları
- % 100 için ayrı sargılı ekstra düşük voltaj (SELV) güvenlik için bir transformatör Sensörü güçlendirmek için görev gereklidir. Transformatörü boyutlandırıp korurken, yerel Güvenlik düzenlemelerine uyulmalıdır.
- Transformatörü boyutlandırırken, kanal sensörünün güç tüketimi alınmalıdır dikkate alın.
- Doğru kablolama için, sensörün bulunduğu cihazların veri sayfalarına bakın.
- kullanılmış. İzin verilen kablo uzunlukları dikkate alınmalıdır.
- Kabloların yönlendirilmesi için, kabloların o kadar uzun sürdüğü düşünülmelidir ve aralarındaki mesafe ne kadar küçük olursa, daha büyük elektrik paraziti.
- Korumalı EMC problemleri olan ortamlarda kablolar kullanılmalıdır.
- İkincil besleme hatları ve sinyal hatları için bükülmüş çift kablolar gereklidir.
- Nem çıktısının G1 (+) ve I1 (-) terminalleri her zaman güce bağlanmalıdır.
- Sıcaklık çıkışının sadece G2 (+) ve I2 (-) terminalleri kullanılmış olsa bile!
Montaj notları
- Sensörü kanal duvarının ortasına monte edin. Buhar nemlendiricileri ile birlikte kullanılırsa, Nemlendiriciden sonraki minimum mesafe 3 m ila maksimum 10 m olmalıdır.
- Uygulama çiğ nokta kaymasını içeriyorsa, sensörü ekstrakt hava kanalına takın.
- Sadece flanşı kanal duvarına takın. Sensör daha sonra flanşın içine sokulur ve nişanlı.
- · IP54 koruma derecesini sağlamak için, sensörü kablo girişi işaretine takın aşağı doğru.
- · Ölçüm ucu içindeki algılama elemanları darbeye duyarlıdır. Aherhangi bir geçersiz montaj üzerindeki etki.
- Montaj talimatları, cihaz paketinin içine yazdırılır.
- Bir nem sensörünün hassas bir önlem olduğunu anlamak çok önemlidir.
- Cihaz ve dikkatle ele alınması gerekir. Yüksek konsantrasyonda kimyasal buharlar Uzun pozlama süreleri ile kombinasyon sensör okumasını dengeleyebilir.
Devreye alma notları
- Gücü açmadan önce kablolamayı kontrol edin. Sıcaklık ölçüm aralığı Gerekirse sensörde seçilir.
- Kablolama ve çıkış sinyalleri, test işlevinden yararlanarak kontrol edilebilir (bakınız "Mekanik Tasarım" a).
- QFM2120'nin sıcaklık ölçümünün doğruluğunu sağlamak için test İşlev etkinleştirilmeli ve denetleyici tarafında değerlerin ayarlanması gerekir.
- Doğrudan algılama elemanında voltmetreler veya ohmmetreler kullanmamayı öneririz. İçinde Simüle edilmiş pasif çıkış sinyalleri, ticari olarak ölçümler
- Mevcut sayaçlar yapılamaz (akımı çok küçük ölçer).
İmha etmek
Cihaz, bertaraf için elektrik ve elektronik ekipman olarak kabul edilir. geçerli Avrupa Direktifi ve yerli çöp olarak atılmayabilir.
- · Cihazın bu amaç için sağlanan kanallardan atın.
- · Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
ÜRÜN ÇEŞİTLERİ

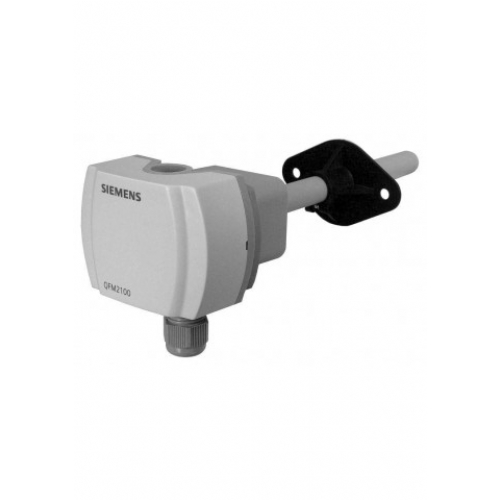

- SIEMENS QFM2100
- SIEMENS QFM2101

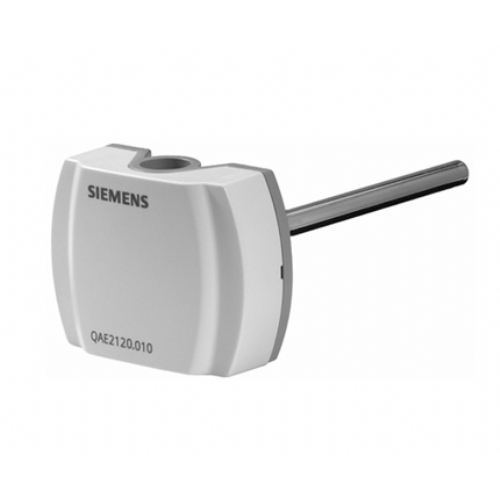

- SIEMENS QFM2120

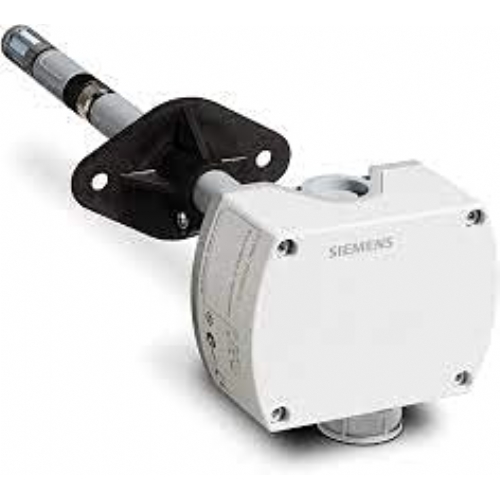

- SIEMENS QFM2150/MO

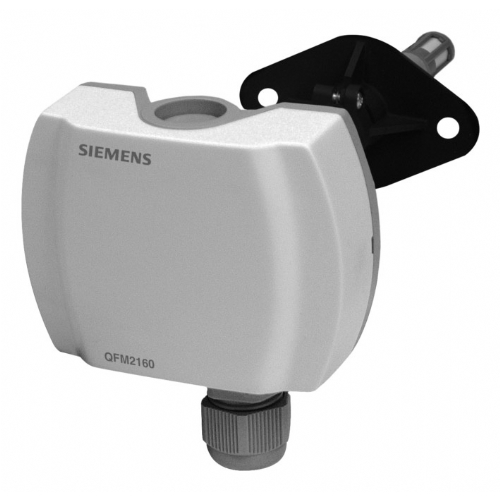

- SIEMENS QFM2160
