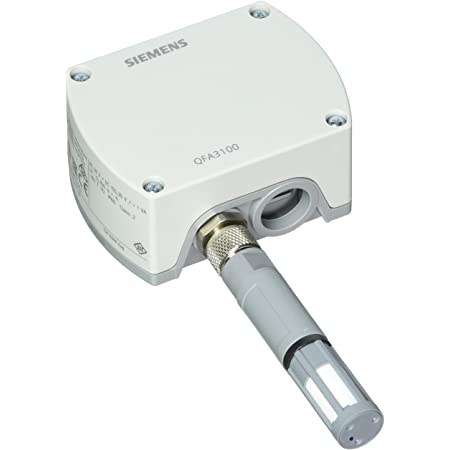

SIEMENS QFA3100 SYMARO SENSÖR
Oda Sensörleri QFA31 .. bağıl nem (yüksek doğruluk) ve sıcaklık için
ÖZELLİKLER
- Çalışma Voltajı AC 24 V / DC 13.5 ... 35 V
- Sinyal Çıkışı DC 0 ... 10 V / 4… 20 MA bağıl nem ve sıcaklık için
- Tüm ölçüm aralığında çok yüksek ölçüm doğruluğu
- kapasitif nem ölçümü
- Fonksiyon Testi
- Kullanım Aralığı 40… 70 ° C / 0… % 100 r. H.
LCD ekran 25…+70 ° C / 0… % 100 r. H.
Kullanmak
QFA31 .. yüksek doğrulukta havalandırma ve klima tesislerinde kullanım içindir ve bağıl nemi ölçmek için kısa yanıt süreleri gereklidir. Ölçüm
Aralık, %0… %100 nem aralığını kapsar.
Örnekler:
- Kağıt, Tekstil, İlaç, Yiyecek, Kimyasalda Depolama ve Üretim Tesisleri ve elektronik endüstrisi, vb.
- Laboratuvarları
- Hastaneler
- İç Mekan Yüzme Havakları
- Bilgisayar ve EDP Merkezleri
- Seralar
Dış mekan kullanım için AQF3100 aksesuarı ile x
ÜRÜN TİPLERİ
- QFA3100 None None 0...100 % active, DC 0...10 V AC 24 V or DC 13,5…35 V
- QFA3101 None None 0...100 % active, 4…20 mA DC 13,5…35 V No QFA3160 0...50 °C / 40…+70 °C / 35... 3 5 °C active, DC 0...10 V 0...100 % active, DC 0...10 V AC 24 V or DC 13,5…35 V
- QFA3160D 0...50 °C / 40…+70 °C / 35... 3 5 °C active, DC 0...10 V 0...100 % active, DC 0...10 V AC 24 V or DC 13,5…35 V
- QFA3171 0...50 °C / 40…+70 °C / 35... 3 5 °C active, 4…20 mA 0...100 % active, 4…20 mA DC 13,5…35 V No
- QFA3171D 0...50 °C / 40…+70 °C / 35... 3 5 °C active, 4…20 mA 0...100 % active, 4…20 mA DC 13,5…35 V Yes
Sipariş ve teslimat
Sipariş verirken lütfen ad ve tür referansı verin, örneğin: Oda Sensörü QFA3160 Dış mekan montaj kiti AQF3100 ve “aksesuarlar” altında listelenen AQF3153 servis seti ayrı bir öğe olarak sipariş edilmelidir.
Ekipman kombinasyonları
Sensörün DC 0 ... 10 V veya işleyebilen tüm sistemler ve cihazlar veya 4 ... 20 MA Çıkış Sinyali.
Sensörleri minimum veya maksimum seçim için kullanırken, entalpi, entalpi farkı, mutlak nem ve çiy noktasını ortalama veya hesaplamak için,
SEZ220 sinyal dönüştürücüsünü kullanın (bkz. Veri Sayfası N5146).
Teknik tasarım
- Sensör, sırasıyla odada veya dış havada bağıl nemi alır, Kapasitansı ortam havasının bağıl neminin bir fonksiyonu olarak değişen kapasitif algılama elemanı aracılığıyla. Bir elektronik devre, sensörün sinyalini sürekli bir DC 0 ... 10 V veya 4… 20 mA sinyali, %0 ... %100 bağıl neme karşılık gelir.
- Sensör, oda veya dış havada sıcaklığı sırasıyla onun Sıcaklığın bir fonksiyonu olarak elektrik direnci değişen algılama elemanı.
- Bu varyasyon, sensör tipine bağlı olarak aktif bir DC 0… 10 V veya 4… 20 mA çıkış sinyaline dönüştürülür. Çıkış sinyali seçilebilir bir sıcaklığa karşılık gelir 0… 50 ° C, –35…+35 ° C veya 40 ... 70 ° C aralığı.
Mekanik tasarım
Oda sensörü bir muhafaza, basılı devre kartı, bağlantı terminalleri ve bir ölçüm ucu. İki parçalı muhafaza bir taban ve vidalı bir çıkarılabilir kapak.
Gereksinimleri karşılamak için taban ve kapak arasına bir lastik conta kurulur IP 65 derecesi koruma. Ölçüm devresi ve ayar elemanı baskılı devrede yer almaktadır Kapağın içindeki tahta, tabandaki bağlantı terminalleri. Konut ve ölçüm İpucu birlikte vidalanır. Ölçüm ucu bir dereceye kadar IP40 korumasına sahiptir. Algılama elemanları, ölçüm ucunun sonunda, bir vidalı filtre kapağı. Kablo girişi, sensörle birlikte verilen kablo giriş bezi M16 aracılığıyla yapılır,
muhafazaya vidalar. Sensör açık havada kullanılıyorsa, bu açıklık kapatılmalı ve hazırlanan delik tabanın karşı tarafında nakavt edildi.
Mühendislik Notları
- % 100 için ayrı sargılı ekstra düşük voltaj (SELV) güvenlik için bir transformatör Sensörü güçlendirmek için görev gereklidir. Tüm güvenlik düzenlemeleri, Transformatörün boyutlandırılması ve korunması sırasında tesise uyulmalıdır.
- Transformatörü boyutlandırırken, sensörün güç tüketimi dikkate alınmalıdır.
- Sensörün elektrik bağlantısı için, cihazların veri sayfalarına bakın. sensör kullanılır.
- İzin verilen maksimum kablo uzunlukları dikkate alınmalıdır.
- Elektrik parazitinin daha büyük olduğu kabloların yönlendirilmesi için dikkate alınmalıdır, Kablolar daha uzun süre yan yana çalışır ve aralarındaki mesafe o kadar küçük olur. Kullanmak EMC problemleri olan ortamlarda korumalı kablolar.
- İkincil besleme hatları ve sinyal çizgileri için bükülmüş kablo çiftleri gereklidir.
- Nem çıkışı için G1 () ve I1 () terminalleri her zaman güce bağlanmalıdır. Sıcaklık çıkışının sadece g2 () ve i2 () terminalleri kullanılmış olsa bile!
Montaj notları
- QFA31 .. AQF3100 olmadan Klimalı odanın duvarında (dış duvarda değil!); girintilerde, perdelerin arkasında, ısı kaynaklarının veya rafların üstünde veya yakınında değil; arkasındaki duvarlarda değil
- baca bulunur.
- Sensör doğrudan güneş radyasyonuna maruz bırakılmamalıdır.
- Sensörü, zeminden yaklaşık 1,5 m yukarıda ve en az 50 cm'den işgal altındaki boşluğa takın Bir sonraki duvardan.
- X Taban ve kapak arasındaki conta kaldırılmamalı veya başka bir koruma derecesi IP65 artık sağlanmayacak.
- x Ölçüm ucunun içindeki algılama elemanları şok ve etkiye duyarlıdır.
- Montaj üzerinde böyle bir etkiden kaçının.
ÜRÜN ÇEŞİTLERİ
- SIEMENS QFA3100
- SIEMENS QFA3101
- SIEMENS QFA3160
- SIEMENS QFA3160D
- SIEMENS QFA3171
- SIEMENS QFA3171D
- SIEMENS QFA3173
- SIEMENS QFA3173D
