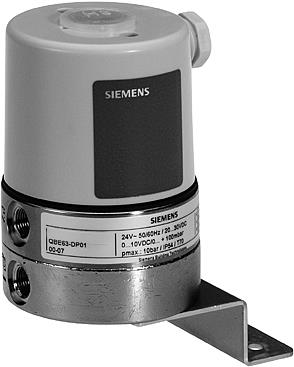

SIEMENS QBE63-DP1 SYMARO SENSÖR
Diferansiyel basınç Sensörler QBE63-DP ... Nötr ve hafif aşındırıcı sıvılar ve gazlar için
ÖZELLİKLER
Ölçüm için gazlar ve sıvılar için uygun diferansiyel basınç sensörü HVAC sistemlerinde pozitif ve negatif basınçlar ve basınç farkları.
- Salon Etkili dönüştürücü teknolojisi
- Pozitif baskıya oldukça dirençli
- Son derece güvenilir bir çalışma için basit, sağlam yapı
- Nötr ve hafif aşındırıcı sıvılar ve gazlar için
- Besleme voltajı AC 24 V veya DC 20 ... 30 V
- DC 0 ... 10 V çıkış sinyali
- Kadın iş parçacıklı G1/8 "bağlantısı
Kullanmak
- QBE63-DP ... diferansiyel basınç sensörleri özellikle HVAC'da kullanım için uygundur nötr veya hafif aşındırıcı olan seviyenin veya akış hızının sürekli izlenmesi için sistemler gazlar veya sıvılar.
- İzlenen basınç, bir diyafram içeren bir ölçüm sistemi üzerinde hareket eder, kalıcı mıknatıs ve salon etkisi dönüştürücü. Ölçülen basınç dönüştürülür Elektronik olarak doğrusal bir DC 0 ... 10 V çıkış sinyaline.
TİPLER
- QBE63-DP01 0 ... 100 mbar 0 ... 10 kPa
- QBE63-DP02 0 ... 200 mbar 0 ... 20 kPa
- QBE63-DP05 0 ... 500 mbar 0 ... 50 kPa
- QBE63-DP1 0 ... 1 bar 0 ... 100 kPa
Sipariş ve teslimat
- Sipariş verirken lütfen miktarı, ürün adını ve tür kodunu belirtin.
Örnek: 1 Diferansiyel Basınç Sensörü, Tip QBE63-DP05 Sensörle uygun bir sabitleme braketi verilir.
Gerekli herhangi bir aksesuar ayrı olarak sipariş edilmelidir.
Uyumluluk
QBE63-DP ... Diferansiyel basınç sensörleri, tümü ile birlikte kullanılabilir. DC 0… 10 V çıkış sinyalini işleyebilen cihazlar veya sistemler.
Teknoloji
İzlenecek basınç, bir yayını saptıran bir EPDM diyaframına göre hareket eder. Diyaframın basıncı ve sonuç olarak hareketinin bir sonucu olarak, kalıcı bir
Diyaframa bağlı mıknatıs, salon etkisi ile ilgili konumunu değiştirir Basınç muhafazasının dışındaki dönüştürücü. Dönüştürücü bir elektrik sağlar
manyetik alanla orantılı sinyal. Bu sinyal, yerleşik elektronikler tarafından doğrusallaştırılır, sıcaklıklandırılır ve amplifiye edilir.
Mekanik tasarım
QBE63.dp ... Diferansiyel basınç sensörleri:
- PG 9 kablo bezi ile plastik muhafaza
- Diyafram ve yaylı basınç kasası
- Salon etkili dönüştürücüye sahip basılı devre kartı
- Düzeltme braketi
Aksesuarlar
1 m ile uzaktan montaj için montaj kiti Bakır kılcal çizgi, her ikisi de bağlantı için hazır prefabrik olarak uçlar. İplik adaptörleri ve terminal fındıkları yapılmış
pirinç. G1/8 ile basınç bağlantısı " veya G1/2 “Dış iplik.
Montaj Talimatları
Montaj talimatları diferansiyel basınç sensörü ile çevrilidir. QBE63-DP ... sensörleri doğrudan G1/8 "veya R1/8" vidalı ile bağlanabilir bağlantı parçaları. Sensörleri monte ederken sitede özel önlemler alınmalıdır. Hava geçirmez vida bağlantılarını sağlayın.
- Tavsiye edilen miktar:
- Her biri 5 mm çapında standart T-Fittings veya Matkap ve Delin Ölçüm Delikleri kullanın Basınç Dokunma Noktaları (a).
- Basınç sensörünün bire aşırı yüklenmesini önlemek için bir izolasyon bypass (5) takılabilir Ayarlar yaparken yan.
- İnceleme amacıyla, ölçüm devreleri bir ölçüm-T ile donatılabilir. sensör kafası.
Önemli not
- Sıvılarla kullanım için montaj:
- Sensörü her zaman basınç ölçüm noktalarından daha düşük monte edin
- Titreşimsiz bir yüzeye monte
- Her zaman sistemi boşaltın
Uzak montaj
Uzaktan montaj için, sensör AQB basıncı ile birlikte çalıştırılabilir Orta sıcaklıklar için 70 ° C'ye kadar ortam sıcaklıklarında montaj kiti 180 ° C. Bu durumda dikkat edilmelidir. Bakır boru, ilave ısı kaynakları veya hava sirkülasyonuna kısıtlamalarla azaltılmaz.
ÜRÜN ÇEŞİTLERİ
- SIEMENS QBE63-DP01
- SIEMENS QBE63-DP02
- SIEMENS QBE63-DP05
- SIEMENS QBE63-DP1
