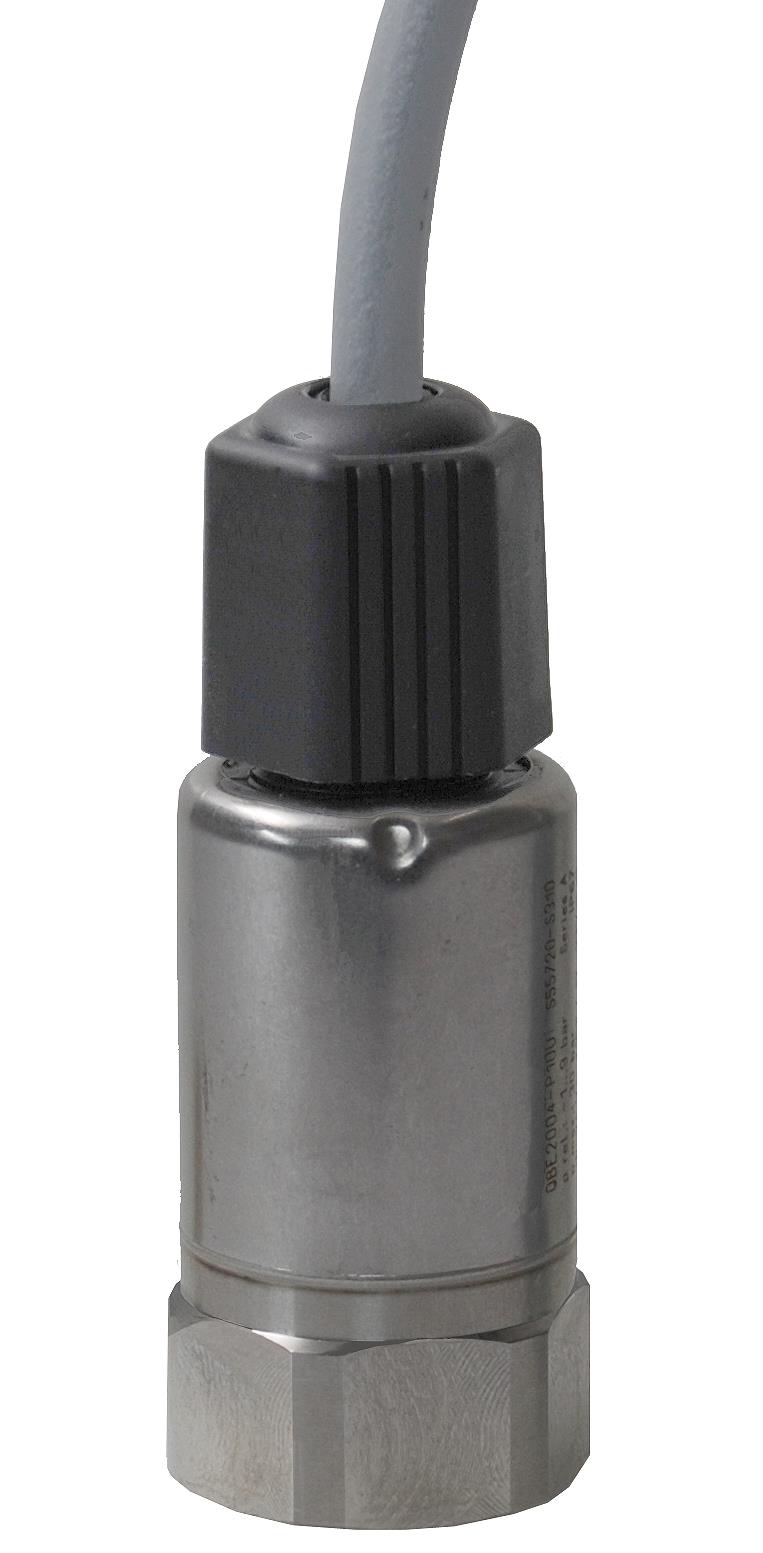

SIEMENS QBE2104-P10U SYMARO SENSÖR
Basınç Sensörleri
QBE2004-P… QBE2104-P… amonyak dahil soğutucular için
- Yüksek hassasiyetli ölçüm
- Ölçüm aralığı -1 ila 60 bar bağıl
- Besleme voltajı AC 24 V / DC 12…33 V veya DC 7…33 V
- DC 0 ...10 V veya DC 4…20 mA çıkış sinyali
- Contasız, tamamen kaynaklı
- Sıcaklık değişikliklerinden etkilenmeyen ölçüm
- Yüksek sıcaklık kararlılığı
- İç dişli 7/16-20 UNF
- Yüksek aşırı yük direnci
- Amonyak dahil tüm ortamlar için uygundur
- Üstün uzun vadeli kararlılığı sayesinde bakım gerektirmez
- Sağlam ve kompakt yapı
Kullanım
Basınç sensörleri, özellikle sıvı veya gaz ortam kullanan hidrolik ve soğutma sistemlerinde HVAC tesislerinde statik ve dinamik pozitif
basıncın ölçülmesi için uygundur.
Çalışma şekli
Basınç sensörleri piezo-dirençli ölçüm prensibiyle çalışır. Paslanmaz çelikten yapılmış sensör
diyaframı (ölçüm elemanı) basıncı ortamla doğrudan temas yoluyla alır. Basınç ölçüm hücresi tamamen kaynaklıdır.
Ölçüm, elektronik olarak DC 0...10 V veya DC 4…20 mA doğrusal çıkış sinyaline dönüştürülür.
Mekanik tasarım
Basınç sensörü şunlardan oluşur:
- Paslanmaz çelik kasaya entegre edilmiş piezo-dirençli ölçüm elemanı
- Basınç bağlantısı, dişi dişli 7/16-20 UNF
- PVC kablo elektrik bağlantısı, 1,5 m
Hiçbir değişiklik veya ayarlama mümkün değildir.
Montaj notları
- Montaj Talimatları sensörle birlikte gelir. Sensörü G ½ dişli sistemlere bağlamak için FT-PZ1 bağlantı seti gereklidir (bkz. "Aksesuarlar"). Sızdırmaz bir uyum sağlamak için verilen bakır conta flanş yuvasına yerleştirilmelidir.
- Ortamın sızdırmadan test ölçümleri sağlamak için uygun bir test adaptörü ve kapatma cihazının takılması şiddetle önerilir. Sensör dişlerindeki iç tapalar, montaj (veya sökme) sırasında mevcut SCHRADER bağlantı parçalarını açar (veya kapatır).
- Tıkama noktası, borunun alt kısmına yakın, yan tarafta olmalıdır.
- Basıncı, borunun üst kısmından (hava kilitlerinden etkilenebileceği yer) veya alt kısmından (kirden etkilenebileceği yer) ölçmeyin. Sistemi her zaman boşaltın.
- 1909Z03 Tıkama noktası, yoğuşma suyunun sensöre ulaşmaması için üstte olmalıdır.
Bertaraf
- Cihaz, geçerli Avrupa Direktifi açısından bertaraf edilmesi gereken elektrikli ve elektronik ekipman olarak kabul edilir ve evsel çöp olarak bertaraf edilemez.
- Cihazı bu amaçla sağlanan kanallar aracılığıyla bertaraf edin.
- Tüm yerel ve geçerli yasa ve yönetmeliklere uyun.
ÜRÜN ÇEŞİTLERİ
- SIEMENS QBE2104-P10U
- SIEMENS QBE2104-P25U
- SIEMENS QBE2104-P30U

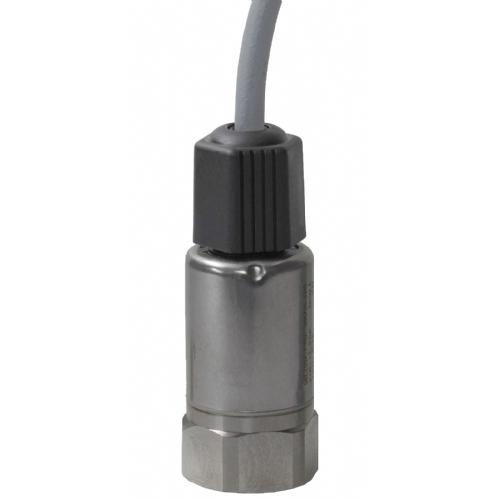

- SIEMENS QBE2104-P60U
