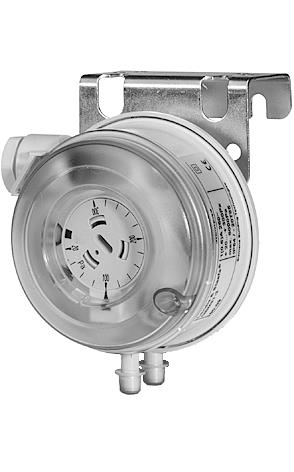

QBM81-… Diferansiyel Basınç Anahtarı

Açıklama

HVAC sistemlerinde hava basıncını izlemek için diferansiyel basınç anahtarı.

Özellikler

• • Hava filtrelerini, hava akışını ve fan kayışlarını izler
• • Temiz odalarda, mutfaklarda vb. Basıncı izlemek için kullanılabilir.
• • Montajı kolay

Uygulama

• QBM81 -... Diferansiyel basınç anahtarları diferansiyel basıncı izlemek için kullanılır, HVAC kurulumlarında düşük basınç ve aşırı basınç. Diferansiyel ölçerek basınç, hava filtrelerinin durumunu, hakim hava akışlarını, hasarlı fan kayışlarını ve Temiz odalarda, mutfaklarda, vb. HVAC sistemlerinde basınç ve pozitif ve negatif göreceli basınç.
• Sipariş gerekirse, fk-pz ... kanal probları ayrı ayrı sipariş edilmelidir. Sipariş verirken, miktarı, ürün numarasını ve açıklamayı belirtin.

Örnek:
1 QBM81-5 Diferansiyel Basınç Anahtarı ve bir dizi FK-PZ2 kanal probu İşlem İki basınç bağlantısı arasındaki diferansiyel basınç yaylı bir diyaframı saptırır. Bu özel diyafram, anahtarlamanın uzun süreli stabilitesini sağlar puan. Her tip, son derece doğru ayarlama için tek tek ölçeklerle kazınmıştır.

Mekanik Tasarım QBM81 -... Diferansiyel Basınç Anahtarı:

• • Konut ve örtü
• • Diyafram
• • Bir sayfa çelik montaj braketi Bağlantı kiti (her anahtarla birlikte verilir) aşağıdakilerden oluşur:
• • İki kanal adaptörü
• • Dört sabitleme vidası
• • 2,6 fit (2 m) tüp, Ø 0.25 inç

Ürün numaraları

• QBM81-3 0.08 ila 1.20 İnc WC
• QBM81-5 0.20 ila 2.00 İnc WC
• QBM81-10 0.40 ila 4.00 İnc WC

Zor koşullar veya yüksek hassasiyetli ölçümlerin gerekli olduğu durumlar için aksesuarlar, Diğer iki kit mevcuttur:
FK-PZ1 Kauçuk Gromma ile İki Kanal Probunun (Nikel Kaplamalı Demir) Seti Alüminyum montaj rozetli iki kanal probunun (alüminyum) fk-pz2 seti ve
dört montaj vidası Montaj Notları Montaj talimatları basınç anahtarı ile çevrilidir.

• Not:

Dikey dışındaki montaj pozisyonları kesme basıncını etkiler. Görmek

• Devreye alma notları.

Basınç anahtarı hava kanallarına veya duvarlara monte edilmesi için uygundur.

tavsiye edilen

Oryantasyon dikeydir, ancak herhangi bir yönlendirme kabul edilebilir.

Basınç Bağlantı Tüpleri

Herhangi bir uzunlukta olabilir, ancak 6,6 fitten daha uzunsa yanıt süresi artacaktır
(2 metre).
Basınç anahtarı, basınç bağlantısının üzerinde olacak şekilde monte edilmelidir
puan. Yoğuşma birikimini önlemek için, boru yönlendirilmelidir, böylece
Basınç bağlantısı noktalarından basınç anahtarına kademeli bir eğim vardır (hayır
döngü).
Devreye alma

Notalar

Gerekli ayar noktası, kapağın altında bulunan ayar noktası düğmesinde seçilebilir.

Not: Ünite ile sağlanan ayar noktası ölçeği metriktir.

• Basınç anahtarı dikey konumda fabrika kalibre edilmiştir. Yatay olarak takıldıysa,
• Bu, anahtarlama noktasını aşağıdaki gibi etkileyecektir:

• Kapak yukarı doğru bakacak şekilde: Anahtarlama noktası 0.044 "WC ölçekten daha yüksektir.
• Kapak aşağıya bakacak şekilde: Anahtarlama noktası, ölçekten 0.044 "WC daha düşüktür.
