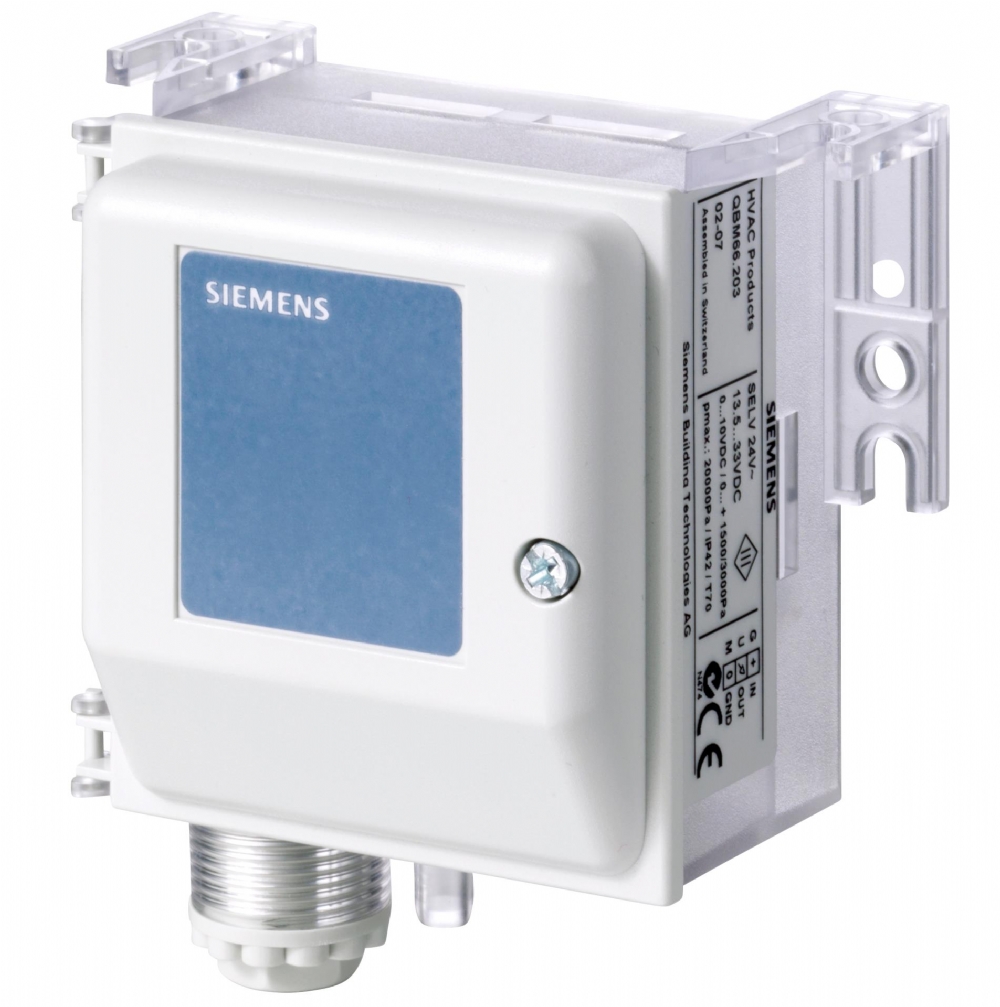

SIEMENS QBM2030-1U SYMARO SENSÖR

SIEMENS QBM2030-1U SYMARO SENSÖR

Diferansiyel basınç Hava ve agresif olmayan gazlar için sensör QBM2030 -...

ÖZELLİKLER

• Seçilebilir basınç ölçüm aralığı ile basınç-doğrusal karakteristik
• Çalışma voltajı AC 24 V veya DC 13.5… 33 V
• Çıkış sinyali DC 0 ... 10 V
• Sıfır noktalı ayar
• Entegre montaj braketleri sayesinde basit ve hızlı montaj

konut

 Bakımsız

• Kalibre edilmiş ve sıcaklık telafi edilmiş ölçüm sinyali
• Tüp bağlantısı seti ile birlikte verilir

Başvuru

Diferansiyel basınç sensörü, diferansiyel, aşırı ve basınç altında Hava ve agresif olmayan gazlar. Uygulama alanları

• Havalandırma ve klimadaki en ufak diferansiyel basınçların ölçülmesi kanallar
• Hava akışlarını kontrol edin
• Filtreleri ve kontrol fanlarını izleyin

Çalışma modu

Sensör, bir silikon kauçuk membran kullanarak diferansiyel basıncı alır ve seramik kol. Sensör, sapmaya göre üretir, doğrusal ve sıcaklık telafi edilmiş bir çıkış sinyali DC 0 ... 10 V.

Mekanik tasarım

Diferansiyel basınç sensörü aşağıdakilerden oluşur:

• Montaj braketi, kablo girişi ve çıkarılabilir snap-on ile sensör muhafazası

Güvenlik vidası ile örtü

• Membran ve seramik kollu basınç odası
• Bağlantı terminallerine sahip basılı devre kartı ve seçmek için daldırma anahtarı

Ölçüm aralığı (bkz. "Atama Notları")

• Sıfır noktalı ayar düğmesi (bkz. "Atama Notları")

Mühendislik Notları

Kullanılan transformatör güvenlik ekstra düşük voltaj (SELV) için uygun olmalıdır. Gerekir ayrı sargılara sahip olun ve % 100 görev için tasarlanmıştır. Transformatör boyutu ve Sigorta yerel güvenlik düzenlemelerine uymalıdır. İzin verilen maksimum kablo uzunluklarını gözlemleyin. Kablo uzunlukları 50 metreyi aşarsa ve şebeke kablolarına paralel koşun: Korumalı kablolar kullanın!

Montaj notları

Diferansiyel basınç sensörü, hava kanallarına, duvarlara doğrudan montaj için uygundur. tavanlar veya kontrol panellerinde. Verilen 2 metre PVC boru, kanal bağlantısında değiştirilebilir. bitki. "Teknik veriler" altında belirtilen muhafaza koruyucu sınıfını elde etmek için, diferansiyel basınç sensörleri meme uçları aşağı bakacak şekilde monte edilmelidir. Ayrıca, hava kanalı problarından daha yüksek olmalıdırlar. Basınç bağlantısı meme uçları yukarı doğru işaret ederse veya daha düşük seviyedeyse Hava kanalı probları, yoğunlaşma sensörün içinde toplanabilir ve Cihazda hasar.

Devreye alma notları

"Teknik veriler" altında belirtilen değerler yalnızca dikey olarak monte edilmiş diferansiyel basınç sensörleri için geçerlidir (bağlantı meme uçları aşağı işaret ediyor). Yatay montaj için değer sapmaları mümkündür (üstte konut örtüsü veya alt). Bu sapmalar sıfır noktalı ayar kullanılarak telafi edilebilir.
Ayrıca bkz. Ayar ve bağlantı öğeleri

• 1. Bağlantı Terminalleri Kablolama - Şu anda basınç borusunu bağlamayın.
• 2. LED'e kadar sıfır noktalı ayar düğmesine 2 saniyeden fazla basın. kısaca yanar
• 3. Basınç Borusunu Bağlayın

İmha etmek

Cihazlar, Avrupa açısından bertaraf için elektronik cihazlar olarak kabul edilir. Direktif 2012/19/AB ve yerli atık olarak atılamayabilir.

• Bu amaç için sağlanan kanalları cihazın atın.
• Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.

ÜRÜN ÇEŞİTLERİ

• SIEMENS QBM2030-1U
• SIEMENS QBM2030-30
• SIEMENS QBM2030-5
