SIEMENS QAP1030/UFH SYMARO SENSÖR

SIEMENS QAP1030/UFH SYMARO SENSÖR

Kablo sıcaklığı Sensörler Qap ...

Kullanmak

Sensörler, ısıtma, havalandırma ve klima tesislerinde kullanılır. sıcaklık. İlgili aksesuarlarla şu şekilde kullanmak içindir:

• Pipework için kayış sensörleri
• Güneş koleksiyoncuları için kayış sensörleri
• Daldırma sensörleri
• Değişiklik (ısıtmadan soğutmaya veya tam tersine)

Sipariş ve teslimat

Sipariş verirken, lütfen gerekli aksesuarların sensör ve parça numaraları / tip referansının tür referansını verin.
Örnek: Kablo sıcaklığı sensörü QAP2010.150.
Kablo sıcaklığı sensörü herhangi bir montaj aksesuarı olmadan sağlanır. Bunlar ayrı olarak sipariş edilmelidir.
Ekipman kombinasyonları Kablo sıcaklığı sensörleri Sensörün pasif çıkış sinyalini kullanın.

İşlev

Sensör, sıcaklığı algılama elemanı aracılığıyla elde eder. Direnci Algılama elemanı ortam sıcaklığının bir fonksiyonu olarak değişir.
Direnç değeri, uygun bir kontrolör tarafından daha fazla işleme için kullanılır.

Mekanik tasarım

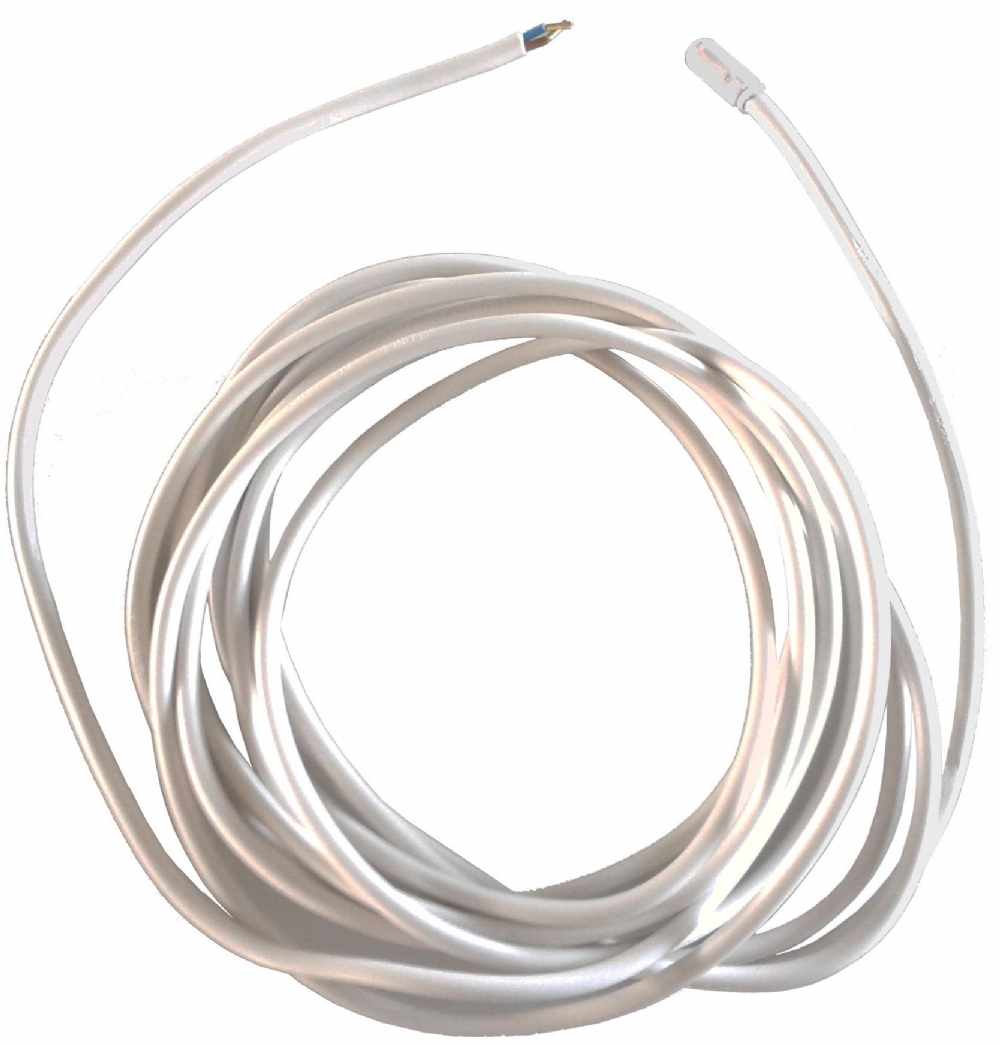

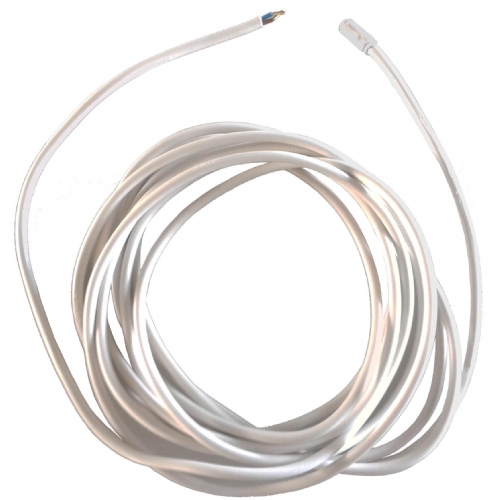

Sensör, manşon (40,5 mm uzunluğunda), algılama elemanı ve 2 çekirdekli bağlantı kablosundan oluşur. Algılama elemanı, mekanik ve elektriksel olarak korunacak şekilde manşonda kapsüllenir. Kol, bağlantı için gerilme rahatlaması sağlar kablo. Kablonun sonu kolay bağlantı için ferrullar taşır.
Sensörü sabitlemek için farklı aksesuarlar mevcuttur.

Mühendislik Notları

İzin verilen kablo uzunlukları, Sensör kullanılır. İlgili denetleyicinin veri sayfasında belirtilirler.

Montaj ve kurulum notları

• Bağlantı kablosu her zaman bir kanal kutusuna bağlanmalıdır.
• Bir koruma cebine monte edildiğinde, sensör her zaman cebinde sabitlenmelidir.
• kablo tutucunun araçları.
• İndüksiyon veya fan bobin ünitelerinde montaj için talimatlar:
• Sensör, terminal üreticisi tarafından belirtilen yere takılmalıdır
• birim. Böyle bir özellik yoksa, geri çekilen odanın sıcaklığını yakaladığı dönüş hava akışına takılmalıdır. Mümkün olduğunca yüksek takılmalıdır.
• zemin etkisini en aza indirin. Sensör, ısı radyasyonuna karşı korunmalıdır.
• Terminal ünitesi.

İmha etmek

Cihaz, bertaraf için elektrik ve elektronik ekipman olarak kabul edilir. geçerli Avrupa Direktifi ve yerli çöp olarak atılmayabilir.

• Cihazın bu amaç için sağlanan kanallar aracılığıyla atın.
• Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun

ÜRÜN ÇEŞİTLERİ

• SIEMENS QAP1030.200
• SIEMENS QAP1030/UFH
• SIEMENS QAP2010.150
• SIEMENS QAP2012.150
• SIEMENS QAP21.2
• SIEMENS QAP21.3
• SIEMENS QAP21.3/8000
• SIEMENS QAP22
