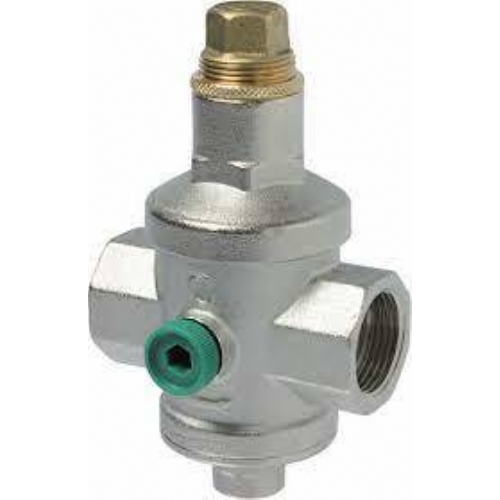

FARG FF 504 BAĞLANTI ÖLÇÜSÜ: 1/2 İNC SU BASINÇ REGÜLATÖRÜ
ÖZELLİKLER:
- paslanmaz çelik yuvalı
- Basınç düşürme valfleri özel olarak tasarlanmıştır
- bir su şebekesine giren suyun basıncını azaltmak ve stabilize etmek. Normalde, basınç şebeke suyu kullanılamayacak kadar yüksek ve dengesiz bir evsel su sisteminde etkilidir.
- Bir basınç düşürücü vananın en önemli özelliklerinden biri, değişen giriş yönüne rağmen sabit çıkış basıncı sağlayabilmesidir. baskı yapmak.
- Tüm F.A.R.G. basınç düşürme valfleri ile uyumlu
- EN 1567
- F.F. basınç düşürme valfi, esas olarak bir ortam gerektiren sivil ve endüstriyel uygulamalar için uygundur.
- paslanmaz çelik bir koltuğun katma değeri ile yüksek akış hızına. Başlıca özelliği, pistonlu çalışmasıdır.
- oda telafisi. Sisteme bağlantı ISO 228/1 dişli dişi bağlantılar ile yapılmaktadır.
- Basınç düşürme valfinin gövdesindeki iki adet 1⁄4 ”G bağlantı, bir manometre takılmasına izin verir.
Teknik Özellikler ve Yapısal Özellikler
Mevcut boyutlar: 1/2 ”G 3/4” G 1 ”G 1” 1/4 G 1 ”1/2 G 2” G 2 ”1/2 G 3” G 4 ” BAY
Önerilen maksimum çalışma basıncı: 25 bar
Fabrika basıncı: 3 bar olarak ayarlandı
- Çıkış basıncı ayar aralığı:
- Maksimum çalışma sıcaklığı: 120°C (buz dışında min. 0°C)
- 1/2 ”G ila 3/4” G = 0,5 6 bar
- 1 ”G ila 2” G = 1 6 bar
- 2 ”1/2 G 4” G = 1 7 bar
- Basınç düşürme valflerinin çalışması, iki karşıt gücün yan yana gelmesi üzerine içlerinde gelişir. tarafından verilen kuvvet geçişi durdurma eğiliminde olan su basıncı vanayı kapanma konumuna getirerek suyun ve bunun yerine geçidi açma eğiliminde olan yay suyun. İki kuvvet birbirine karşı, ve yayın değişken kompanzasyonu sayesinde değişen girişleri telafi etmek için tasarlanmış sistem basınç, aşağı akış basıncı, değişen giriş basıncına rağmen sabit tutulur.
- Basınç düşürme valfini takmadan önce, sistemi boşaltmak için tüm su musluklarını açın ve olabilecek havayı boşaltın. borulara sıkıştı.
- Kapatma vanalarını hem akış yukarı hem de aşağı akış yönüne monte edin. bakım faaliyetlerini kolaylaştırmak için basınç düşürme valfi. Basınç düşürme valfini aşağıdaki talimatları izleyerek takın. gövdesine damgalanmış ok veya yatay olarak monte edilebilir dikey olarak, ancak baş aşağı DEĞİL).
- Yukarı akış kesme vanasını kapatın ve çıkış basıncını ayarlayın yay pimine etki ederek değer: basıncı artırmak için vidalayın (saat yönünde çevirin) ve azaltmak için vidayı çıkarın (saat yönünün tersine çevirin) baskı yapmak. Basınç değeri ekranda görülebilir. Basınç ölçer.
-
- NOT: Tüm F.A.R.G. basınç düşürme valfleri fabrikada 3 bar olarak ayarlanmıştır.
- Giriş basıncı, ayarlanan çıkış basıncından en az 1 bar daha yüksek olmalıdır. Çıkış basıncının sabit kaldığından emin olmak için suyu birkaç kez açıp kapatın.
- Su darbeleri, basınç düşürücü vanalarda kırılmanın ana nedenlerinden biridir. Su darbelerinin mümkün olduğu durumlarda darbe emicilerin kullanılması tavsiye edilir. Rögarlara basınç düşürme vanalarının takılmasını tavsiye etmiyoruz, çünkü her ikisi de dona neden olabilir. kış mevsiminde ve sınırlı alan nedeniyle basınç düşürme valfine zarar verir. basınç göstergesini okumayı ve rutin bakım ve incelemeyi zorlaştırabilir. etkinlikler Kazan yakınına kurulması durumunda su sıcaklığındaki artış basınçta artışa neden olur. Basınç düşürme valfi olduğu için serbest bırakılamayan basınç düşürme valfinin akış aşağısında kapalı konumda. Su ısıtma tasarımına ilişkin AB standardı EN12828 ile uyumlu sistemlerde basınç düşürme vanası ile kazan arasına bir genleşme kabı takılmalıdır. basınç artışını absorbe eder. Birden fazla mağazanın bulunduğu binalarda her kata basınç düşürücü vana konulması tavsiye edilir, binanın dibinde değil. Sıvının her seferinde yaklaşık 1 bar basınç kaybettiğine dikkat edin. 10 metre yükseklikte (yaklaşık 3 mağaza). Küçük kirlilikler basınç düşürücü valf yuvasına yerleşebilir ve doğru çalışmasını etkileyebilir. Bu nedenle, bakımın yapılması gereken sistemin önüne her zaman bir filtre takılmasını öneririz. düzenli olarak.
