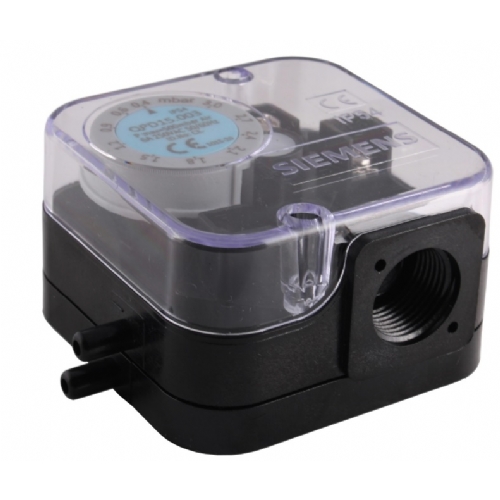

SIEMENS QPD15.050 2.5-50 MBAR, HORTUMLU TİP FARK HAVA BASINÇ PRESOSTAT

ÖZELLİKLER

Hava diferansiyel basıncı anahtarlar QPD15…

• Diferansiyel basınç anahtarları, hava basınçlarını ve havayı izlemek için kullanılır akar.
• Basınç, ayarlanmış anahtarlama noktasının altına düştüğünde veya aştığında, İlgili elektrik devresi açılacak veya değişecektir.
• QPD15 ve bu veri sayfası, OEM'ler tarafından kullanılmak üzere tasarlanmıştır.
• ürünlerinde basınç anahtarları.

Kullanmak

•  Hava basınçlarının veya petrol veya gazla çalışan ekipmanların hava akışlarının gözetimi için (brülörler, kazanlar, fırınlar)
•  QPD15 mutlak veya diferansiyel basınç olarak uygundur
•  Ayarlanabilir çalışma basıncı 5 kPa'ya kadar aralıklar (basınç aralığına bağlı olarak)
•  50 kPa'ya kadar kalıcı bir çalışma basıncı için mümkün
•  Hava için uygun

Uyarı notları

• Kişilerin yaralanmasını önlemek için, mülkün veya çevreye zarar vermek, aşağıdakiler
• Uyarı notları gözlemlenmelidir!
• Kapalı veya perçin kapalı bölmeleri açmayın, müdahale etmeyin veya değiştirmeyin.
• Basınç anahtarı!
•  Tüm faaliyetler (montaj, kurulum ve hizmet çalışması vb.) yetkili personel
• Bound bağlantı alanında herhangi bir kablo değişikliği yapmadan önce, Şebeke beslemesinden birim (tamamen kutuplu kopukluk).
• Bitkinin yapamayacağından emin olun Yanlışlıkla tekrar açılmalı ve gerçekten ölü. Bağlantısı kesilmezse, Elektrik şokunun tehlikesi riski var
•  Sonbahar veya şok güvenlik fonksiyonlarını olumsuz etkileyebilir. Böyle QPD15 olmamalı herhangi bir hasar sergilemeseler bile faaliyete geçin
•  QPD15'i yanıcı veya patlayıcı gaz atmosferlerinde kullanmayın
•  QPD15 kullanmadan önce veri sayfasını okuyun. QPD15, geçerli düzenlemelere uygun

Mühendislik Notları

• Gerekli anahtarlama noktasını ayarlamak için kapağı basınç anahtarından çıkarın ve dönüş
• Ayar düğmesi ayar ayarını artırmak için saat yönünde veya saat yönünün tersine azaltmak için

Özellikle önemli!

• Anahtarlama noktası, gerçek amaçlanan gerçeklere karşı başvuruda kontrol edilmelidir.
• anahtarlama basıncı uygulanır ve gerekirse ayarlanır.
• Basınç artışı / basınç düşüşünün yönü burada gözlemlenmelidir.

Montaj notları

•  İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun
•  Bağlantıları kontrol edin Sızıntı olmadığından emin olun
•  Basınç bağlantısının kontaminasyon ile engellenmesini önlemek için tesis, uygun bir önleyici önlem kullanılmalıdır
• Örnek: İnce ağ veya filtrenin kurulumu
•  QPD15, yatay veya dikey olarak monte edilebilir, ancak askıya alınmış bir pozisyon (ölçek aşağı doğru işaret etmemelidir).
• Bunun bir etkisi olabilir Özellikle düşük basınç seviyesi ayarlarıyla anahtarlama noktası
•  QPD15, esnek hortumlarla bağlanır (örn. Dahili  5 mm)
•  Aşağıdakiler OEM tarafından gözlemlenmelidir:
• 5 kPa üzerindeki basınçlarda, tıkalı tüpü önlemek için önlemler alınmalıdır
• Kaymaktan bağlantılar. Hortumların kralından kaçınılmalıdır.

Hizmet Notları

Dikkat!

• QPD15, diğer hava tedarikini değiştirirken de değiştirilmelidir
• Bileşenler.
• 50.000'den fazla döngüden veya bir hizmetten sonra QPD15'in değiştirilmesi önerilir
• Basınç anahtarları için tasarlanmış ömür nedeniyle 10 yıllık ömre göre
• Afecor. Bunları yeniden yüklemeniz önerilmez.

Ömür boyu

• Basınç anahtarının tasarlanmış bir ömrü* 50.000 brülör başlangıç döngüsü vardır, ki
• Isıtma modunda normal çalışma koşulları altında, yakl. 10 yıl
• kullanım (tip alanında verilen üretim tarihinden başlayarak).
• Bu, standart EN 1854'te belirtilen dayanıklılık testlerine dayanmaktadır.
• Koşullar Avrupa Kontrol Üreticileri Derneği tarafından yayınlandı
• (Afecor) (www.afecor.org).
• Tasarlanan ömür, basınç anahtarının kullanımına göre kullanımına dayanmaktadır.
• üreticinin veri sayfası. Tasarlanan ömrüne sayı açısından ulaştıktan sonra
• brülör başlangıç döngüleri veya karşılık gelen kullanım süresinden sonra, basınç anahtarı
• Yetkili personel ile değiştirilmelidir.
• * Tasarlanan ömür, teslimat şartlarında belirtilen garanti süresi değildir.

Bertaraf Notları

Ünite elektrik ve elektronik bileşenler içerir ve atılmamalıdır.
Yerli atıklarla birlikte. Yerel ve şu anda geçerli mevzuat gözlemlenmelidir.

Mekanik tasarım

•  Korumada konut tasarımı Dayanıklı plastikten yapılmış sınıf II
•  Ayarlanabilir anahtarlama noktası
•  Otomatik sıfırlama

QPD15'in anahtarlama noktası (ayar noktası), ayarlama düğmesi ile ayarlanacaktır. Güvenlik kapağının altında.

Tip Özeti

Sipariş verirken, lütfen Tip Özeti'ne göre tip referansı verin.

ÜRÜN ÇEŞİTLERİ

• SIEMENS QPD15.003
• SIEMENS QPD15.005
• SIEMENS QPD15.010
• SIEMENS QPD15.050
• SIEMENS QPD15.150
• SIEMENS QPD15.500
