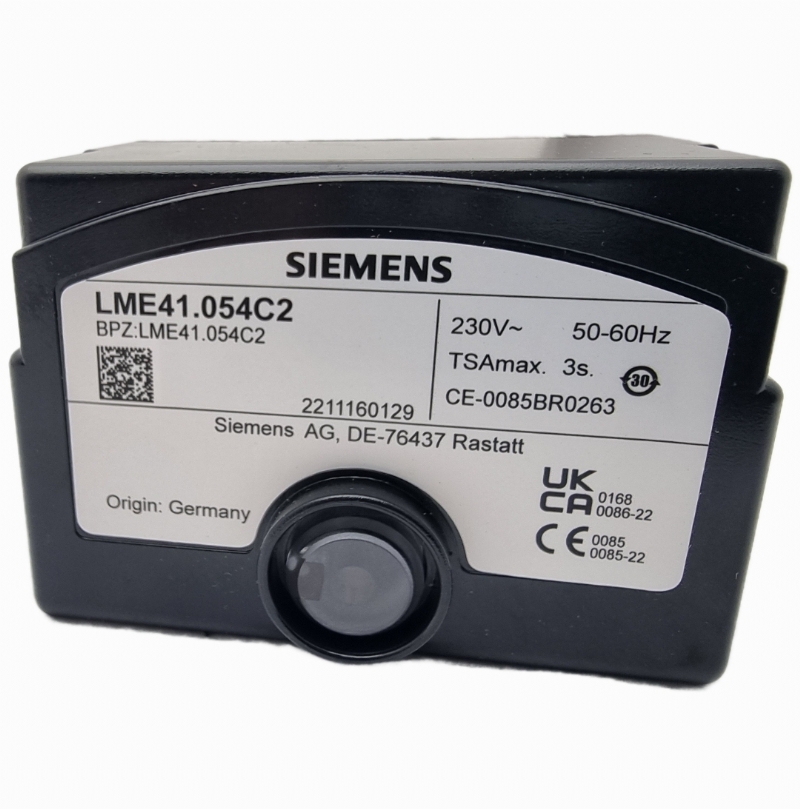

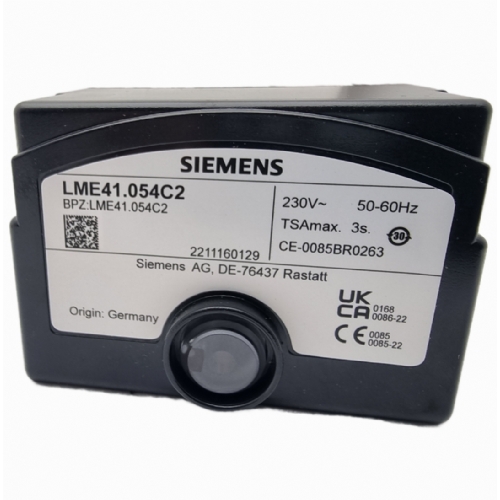

SIEMENS LME41.054C2 BRÜLÖR ATEŞLEME RÖLESİ
Gaz brülörü LME'yi kontrol ediyor...
- 1 veya 2 kademeli gaz brülörlerinin veya gaz brülörlerinin denetimi için brülör kontrolleri aralıklı çalışmada fanlı veya fansız, küçük ila orta kapasiteli.
- LME… ve bu Veri Sayfası, aşağıdakileri entegre eden OEM'ler tarafından kullanılmak üzere tasarlanmıştır:
- Ürünlerinde brülör kontrolleri.
Kullanım, özellikler
- LME, 1 veya 2 kademeli gaz brülörlerinin veya gazlı brülörlerin devreye alınması ve denetlenmesi için kullanılır brülörler aralıklı olarak çalışır.
- Alev denetimi, bir iyonizasyon çubuğu veya QRA alev dedektörü aracılığıyla gerçekleştirilir.
- AGQ3.xA27 cebri çekişli gaz brülörleri için veya mavi yanma durumunda yardımcı ünite QRC mavi alev dedektörü ile alevler.
- Gövde boyutları açısından LME... brülör kontrolü LGB ile aynıdır... ve LMG… brülör kontrolleri (Tip özetine bakın).
- EN 676'ya uygun uygulamalar: Otomatik zorlamalı brülörler
gazlı yakıtlar
- DIN EN 298'e göre tip testi yapılmış ve onaylanmıştır
- Düşük gerilim tespiti
- Hava basıncı anahtarının işlevsel kontrolü ile hava basıncı denetimi
başlatma ve çalıştırma
- Elektrikli uzaktan sıfırlama olanağı
- Arıza durumu ve çalışma durumu mesajlarının çok renkli gösterimi
- Tekrar sayısının sınırlandırılması
- Dijital sinyal işleme sayesinde doğru kontrol dizisi
- Maksimum 24 saatlik sürekli çalışmanın ardından kontrollü aralıklı çalışma
Uyarı notları
Kişilerin yaralanmasını, mallara veya çevreye zarar verilmesini önlemek için aşağıdakiler uyarı notlarına uyulmalıdır!
Üniteyi açmayın, müdahale etmeyin veya üzerinde değişiklik yapmayın!
- Tüm faaliyetler (montaj, kurulum ve servis çalışmaları vb.) tarafından gerçekleştirilmelidir. nitelikli personel
- Bağlantı alanında herhangi bir kablolama değişikliği yapmadan önce kabloyu tamamen izole edin. tesisi şebeke kaynağından ayırın (tüm kutupların bağlantısının kesilmesi). Tesisin kullanılamayacağından emin olun yanlışlıkla tekrar açıldı ve gerçekten öldü. Dikkat edilmediği takdirde var elektrik çarpması tehlikesi riski. Tüm kutupları ayırma özelliğine sahip anahtarlar kullanın ve en az 3 mm temas aralığı
- Yeterli koruma sağlayarak elektrik çarpması tehlikesine karşı koruma sağlayın
Bağlantı terminalleri için. Buna uyulmaması halinde elektrik çarpması riski vardır
- Hava basınç anahtarının bağlantı hatlarında kısa devre olup olmadığını kontrol edin (bağlantı terminaller 3, 6 ve 11). Buna uyulmaması durumunda güvenlik kaybı riski vardır işlevler
- LME'nin kilitleme sıfırlama düğmesine/çalıştırma düğmesine basın... veya kilitleme sıfırlama AGK20 düğme uzantısı… yalnızca manuel olarak (en fazla olmayan bir kuvvet uygulayarak) 10 N) herhangi bir alet veya sivri uçlu nesne kullanmadan. Buna dikkat edilmezse, bir güvenlik fonksiyonlarının kaybı riski ve elektrik çarpması riski
- Düşme veya çarpma güvenlik fonksiyonlarını olumsuz etkileyebilir. Bu tür birimler konulmamalıdır herhangi bir hasar göstermeseler dahi devreye alın. Eğer buna dikkat edilmezse güvenlik fonksiyonlarının kaybı ve elektrik çarpması riski vardır
- Her çalışma yapıldığında (montaj, kurulum, servis işi vb.), Kabloların düzenli durumda olduğundan emin olmak için kontrol edin ve güvenlik kontrollerini gerektiği gibi yapın. İşletime alma notlarında açıklanmıştır. Buna uyulmadığı takdirde mal kaybı riski vardır. güvenlik fonksiyonları ve elektrik çarpması riski
Mühendislik notları
- Aktüatörlerle bağlantılı olarak kullanıldığında, aktüatörlerden konum geri besleme sinyali gelmez. brülör kontrolüne giden aktüatör
- Aktüatörlerle bağlantılı olarak kullanıldığında, geçerli normların gereklilikleri ve düzenlemelere uyulmalıdır
- Aktüatörlerin çalışma süreleri brülör kontrol programına uygun olmalıdır. Bir Brülörün aktüatörlerle birlikte ek güvenlik kontrolü gereklidir
- LGB… veya LMG… LME… ile değiştirilirken, yardımcı birim AGQ1… veya AGQ2…, AGQ3…A27 ile değiştirilmelidir
Montaj notları
İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun.
Kurulum notları
- Yüksek ateşleme voltajı kablolarını daima üniteden ve diğer kablolardan ayrı olarak döşeyin. Mümkün olan en büyük mesafeyi gözlemlerken
- Canlı ve nötr iletkenleri karıştırmayın.
- Anahtarları, sigortaları, topraklamayı vb. yerel düzenlemelere uygun olarak monte edin
- Bağlantı şemaları topraklanmış nötr iletkenli brülör kontrollerini göstermektedir.
Topraklanmamış nötr iletkenli ve iyonizasyon akımı denetimli şebekelerde, terminal 2, bir RC ünitesi aracılığıyla topraklama iletkenine bağlanmalıdır
(ARC 4 668 9066 0). Yerel düzenlemelere uyulduğundan emin olunmalıdır AC 120 V (50/60 Hz)'den bu yana (örn. elektrik çarpması tehlikesine karşı koruma) veya AC 230 V (50/60 Hz) şebeke gerilimi 2,7 mA'lik tepe kaçak akım üretir
- İzin verilen maksimum değerlerin aşılmayacağından emin olun
Teknik veriler
- Brülör kontrolünün kontrol çıkışlarına harici şebeke gerilimi vermeyin.
Brülör kontrolü tarafından kontrol edilen cihazları (yakıt vanaları vb.) test ederken, brülör kontrolü bağlanmamalıdır
- Topraklama pabucunu AGK11 geçme tabanının altına bir vida ve bir dübel ile sabitleyin.
kilit rondelası
- Fan motoru olmayan brülörlerde AGK25 bağlanmalıdır.
ünitenin 3 no'lu terminali, aksi takdirde brülör güvenilir bir şekilde çalıştırılamaz
- Güvenlik nedeniyle nötr iletkeni terminal 2'ye besleyin. Brülörü bağlayın
bileşenleri (fan, ateşleme transformatörü ve yakıt valfleri) nötr dağıtıcıya aşağıda gösterilmiştir. Nötr iletken ile terminal 2 arasındaki bağlantı tabanda önceden kablolanmış Bağlantı arayüzü OCI400...
- OCI400 arayüzünü LME'nin kilitleme sıfırlama düğmesindeki konnektöre yerleştirin... Arayüz teşhisi yalnızca AGK20... kilitleme sıfırlama düğmesi uzantısının olması durumunda çalışır takılı değil
- OCI400... arayüzünü, başka bir uzantı olmadan, cihazınızdaki arayüze bağlayın. PC, aşağıdaki örnek tasarımı takip edin Alev dedektörlerinin elektrik bağlantısı
Pratik olarak kesintisiz ve kayıpsız sinyal iletiminin sağlanması önemlidir:
- Dedektör kablolarını asla diğer kablolarla birlikte geçirmeyin
- – Hat kapasitansı alev sinyalinin büyüklüğünü azaltır
- – Ayrı bir kablo kullanın
- Dedektör kablolarının izin verilen uzunluğuna dikkat edin (bkz. Teknik veriler)
- İyonizasyon çubuğu ve ateşleme elektrodu elektrik çarpmasına karşı korunmaz tehlike
- Ateşleme elektrodunu ve iyonizasyon çubuğunu, ateşleme kıvılcımı çıkacak şekilde yerleştirin. iyonizasyon çubuğuna ark yapılamaz (elektriksel aşırı yüklenme riski) ve iyonizasyonun denetimini olumsuz etkileyemez
- Hem iyonizasyon akımı hem de UV denetimi ile alev için kablo uzunluğu dedektör 1 m'yi aşmamalıdır (diğer kablo uzunlukları yalnızca istek üzerine mevcuttur)
- Yalıtım direnci
- – İyonizasyon çubuğu ile toprak arasında minimum 50 M olmalıdır
- – Kirli dedektör tutucuları yalıtım direncini azaltarak destek sağlar kaçak akımlar
Tavsiye:
Isıya dayanıklı yalıtımlı ve yüksek kaliteli dedektör kabloları kullanın. Seramik izolasyonlu iyonizasyon probu.
- Brülörü ilgili yönetmeliklere uygun şekilde topraklayın; Kazanın topraklanması tek başına yeterli değil
Standartlar ve sertifikalar Uygulanan direktifler:
- Alçak gerilim direktifi 2014/35/EC
- Gazla çalışan cihazlara yönelik direktif 2009/142/EC
- Basınç cihazları direktifi 97/23/EC ve 2014/68/EC (2016-07-16)
- Elektromanyetik uyumluluk EMC (bağışıklık) *) 2014/30/EC *) Brülör kontrolü yapıldıktan sonra EMC emisyon gereksinimlerine uygunluğu kontrol edilmelidir. ekipmana takılı Uygulanan direktiflerin düzenlemelerine uygunluk, aşağıdakilere uyulması ile doğrulanır:
- Brülörler ve cihazlar için otomatik brülör kontrol sistemleri
Gaz veya sıvı yakıtların yakılması DIN EN 298
- Gaz brülörleri ve gaz yakma için güvenlik ve kontrol cihazları aletleri DIN EN 13611
- Ev ve benzeri kullanımlar için otomatik elektrik kontrolleri Bölüm 2-5: Otomatik elektrikli brülör kontrolü için özel gereksinimler sistemler
Servis notları
Servis adaptörleri yalnızca kısa bir süre için kullanılabilir. Yalnızca aşağıdaki durumlarda kullanılabilirler: kalifiye personel tarafından denetlenen operasyon.
Ömür boyu
Brülör kontrolünün, 250.000 brülör başlatma döngüsünden oluşan tasarlanmış bir kullanım ömrü* vardır;
ısıtma modunda normal çalışma koşulları altında yakl. 10 yıl kullanım (tip alanında belirtilen üretim tarihinden itibaren). Bu ömür EN 298 standardındaki dayanıklılık testlerine dayanmaktadır. Koşulların bir özeti Avrupa Kontrolü tarafından yayınlandı Üreticiler Birliği (Afecor) (www.afecor.org).
Tasarlanan kullanım ömrü, brülör kontrollerinin aşağıdaki kurallara uygun olarak kullanılmasına dayanmaktadır: üreticinin Veri Sayfası. Sayısal olarak tasarlanan kullanım ömrüne ulaştıktan sonra Brülör başlatma çevrimlerinin sayısı veya ilgili kullanım süresi için, brülör kontrolü yetkili personel tarafından değiştirilir.
* Tasarlanan kullanım ömrü, Teslimat Koşullarında belirtilen garanti süresi değildir
İmha notları
Ünite elektrikli ve elektronik bileşenler içerir ve atılmamalıdır. evsel atıklarla birlikte. Yerel ve güncel olarak geçerli mevzuata uyulmalıdır.
Mekanik tasarım
- Önceki LGB... ve LMG... tipleri gibi eklenti tasarımlı birimler
- Brülör kontrolleri LME… ve eklenti tabanı AGK11... siyahtır
- Gövde darbeye dayanıklı, ısıya dayanıklı ve alev geciktirici plastikten yapılmıştır. BT Takılabilir tasarıma sahiptir ve tabana duyulabilir şekilde takılır
- Konut aşağıdakileri barındırır:
- - kontrol dizisi için mikrokontrolör ve yük kontrolü için kontrol röleleri
- - elektronik alev sinyali amplifikatörü (iyonizasyon)
- - çalışma durumu için entegre 3 renkli sinyal lambalı kilitleme sıfırlama düğmesi ve arıza durumu mesajları ve OCI400 arayüzünü bağlamak için soket... veya kilitleme sıfırlama düğmesi uzantısı AGK20...
- Sistemin güvenlikle ilgili tüm dijital giriş ve çıkışları aşağıdaki araçlarla izlenir:bir iletişim geri bildirim ağının
- Brülör kapasitesi sınırsız (başlangıçta termal çıkış 120 kW)
- Çalışma esnasında alev kaybı durumunda 3 tekrar (LME11…/LME41.051…)
- Çalışma sırasında alev kaybı durumunda tekrarlama (LME41.052…/LME41.053…/LME41.054…/LME41.071…/LME41.091…/ LME41.092…/LME44.190...)
- Çok renkli ekran aracılığıyla operasyonel durum ve arıza durumu mesajları için çok renkli gösterge kilitleme sıfırlama düğmesindeki sinyal lambası
- Operasyonel durum ve arıza durumu mesajlarının iletilmesi ve ayrıntılı servis arayüz teşhis modunda (UDS) UDS iletişimi yoluyla bilgi
- PC yazılımı ACS410, OCI400 optik arayüzü aracılığıyla etkinleştirilir... basit bir işlem, Ayarların ve çalışma durumlarının rahat okunması, trend kaydı ve hedefe yönelik
LME tanısı…
- Servis adaptörü (ayrıca sipariş edilmelidir)
- Brülör kontrollerinin çalışmasını kontrol etmek için brülör tesisi
- Sinyal lambalarıyla fonksiyonel testler için
- Ø 4 mm jaklarla dedektör akımını ölçmek için
- Aksesuarlar (ayrıca sipariş edilmelidir)
Bağlantı aksesuarları
- küçük brülör kontrolleri için Soket tabanı AGK11
- Küçük kapasiteli brülör kontrollerini brülöre bağlamak için
- Kablo tutucu AGK66
- Alev dedektörü UV alev dedektörü QRA2
- Yalnızca AGQ3 yardımcı ünitesiyle birlikte
- UV alev dedektörü QRA10
- Yalnızca AGQ3 yardımcı ünitesiyle birlikte
- UV alev dedektörü QRA4
- Yalnızca AGQ3 yardımcı ünitesiyle birlikte
- Mavi alev dedektörü QRC
- Ön aydınlatma
- Yan aydınlatma
- İyonizasyon probu
- Müşteri tarafından tedarik edilecektir
Servis araçları Optik Arayüz OCI400
- Brülör kontrolü ve PC arasındaki optik arayüz
- Ayar parametrelerinin görüntülenmesini ve kaydedilmesini kolaylaştırır.
ACS410 yazılımını kullanan site PC Yazılımı ACS410 Parametrelerin ayarlanması ve brülörün görselleştirilmesi için kontroller. J7352 Yazılım Dokümantasyonuna bakın
Aktüatörler
- Aktüatör SQN3
- Aktüatör SQN7
- Aktüatör SQN9
Diğerleri Valf kanıtlama sistemi LDU11 (yalnızca LME2) Kesme vanalarının sıkılığını kontrol etmek için tasarlanmıştır. gaz brülörleri ve gaz cihazlarıyla bağlantı. durumunda kabul edilemez sızıntı, sistem brülörün çalışmasını engeller. başlatılıyor. Veri Sayfası N7696'ya bakın
RC ünitesi ARC 4 668 9066 0 Şebekelerdeki iyonizasyon akımlarının denetimi için topraklanmamış nötr iletken PTC direnci AGK25
- AC 230V
- Terminal 3'ü yüklemek için (fan motoru olmayan brülörler için)
Yardımcı ünite AGQ3
- UV denetimi için. Plug-in tabanının altına takılabilir.
- AGQ3.1A27: Kablo uzunluğu 500 mm
- AGQ3.2A27: Kablo uzunluğu 300 mm
- Sıfırlama butonu uzantısı AGK20
Fonksiyonlar
- Brülör kontrolü sıfırlanmalıdır
- Hattaki tüm kontaklar kapalı, ısı talebi
- Düşük voltaj yok
- Hava basınç anahtarı yüksüz konumda olmalıdır
- Yakıt valfi 1 bağlı
- Fan motoru veya AGK25 bağlı (LME4'te değil...)
- Alev dedektörü karartılmıştır ve yabancı ışık yoktur
- Hava basınç anahtarı yüksüz konumda veya DBR1 olmalıdır
- Yüksüz konumunda CPI veya DBR2
- Şebeke voltajının düşmesi durumunda çalışma konumundan güvenli kapatma gerçekleşir aşağıda yaklaşık AC 75 V (UN = AC 120 V'de)
- Şebeke voltajı yaklaşık AC 95 V'yi aştığında yeniden başlatma başlatılır (UN = AC 120 V'de)
- Şebeke voltajının düşmesi durumunda çalışma konumundan güvenli kapatma gerçekleşir aşağıda yaklaşık AC 165 V (UN = AC 230 V'de)
- Şebeke voltajı yaklaşık AC 175 V'yi aştığında yeniden başlatma başlatılır (UN = AC 230 V'de) En geç 24 saat sürekli çalışmanın ardından brülör kontrolü başlatılacaktır. otomatik kontrollü kapatma ve ardından yeniden başlatma
Kontrol sırası arıza olayı
Değiştirilemeyen bir kilitleme meydana gelirse, yakıt vanalarının, brülör motorunun ve ateşleme ekipmanı daima anında devre dışı bırakılır (
- Brülörün sıfırlanması kontrol
Değiştirilemeyen bir kilitlemeden sonra hemen bir sıfırlama gerçekleştirilebilir. Bunu yapmak için kilitleme sıfırlama düğmesine yaklaşık 1 saniye (
- Emniyet süresinin (TSA) sonunda alev oluşmuyorsa veya alev kaybolmuşsa çalışma sırasında kontrollü başlatma başına maksimum 3 tekrar gerçekleştirilebilir
sıcaklık kontrolörü/kontrol basınçstatı aracılığıyla, aksi halde değiştirilemeyen bir kilitleme meydana gelecektir başlatıldı. Tekrarların sayımı, kontrol termostatı aracılığıyla kontrollü bir başlatmayla her defasında yeniden başlatılır. veya basınç durumu gerçekleşir. PC yazılımının amacı:
PC yazılımı LME… sisteminin bir bileşenidir ve öncelikle bir Aşağıdaki temel görevler için operatör modülü:
- Sistem durumunun aşağıdaki verilerle görselleştirilmesi:
- - Parametreler
- - Verileri işle
- Sıfırla
Değiştirilemeyen bir kilitlemeden sonra kırmızı sinyal lambası yanar. Bu durumda, hata koduna göre arıza nedeninin görsel teşhisi kilitleme sıfırlama düğmesine 3 saniyeden fazla basılarak masa etkinleştirilebilir. Kilitleme sıfırlama düğmesine en az 3 saniye boyunca tekrar basıldığında arayüz diyagnostiği etkinleştirilebilir. Arayüz diyagnostiği yalnızca kilitleme sıfırlama düğmesi uzantısının olması durumunda çalışır AGK20… takılı değil. Kazara arayüz diyagnostiği etkinleştirildiyse;
Sinyal lambasının hafif kırmızı ışığının titremesi durumunda, tuşuna basılarak devre dışı bırakılabilir. tekrar en az 3 saniye süreyle kilitleme sıfırlama düğmesine basın. Geçiş anı sarı ışık darbesiyle gösterilir.
