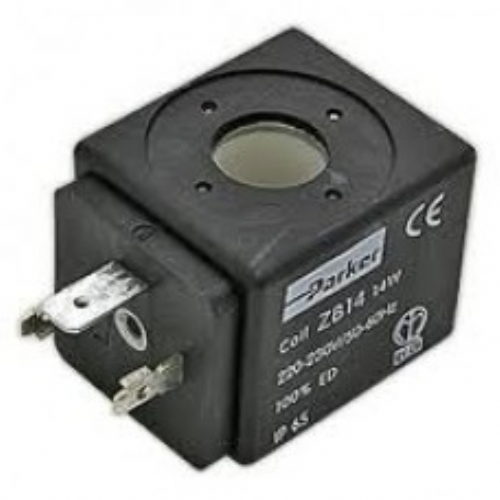

PARKER ZB 14 BRÜLÖR SIVI YAKIT SOLENOİD BOBİN

PARKER ZB 14 BRÜLÖR SIVI YAKIT SOLENOİD BOBİN

Parker Isıtma için solenoid valfler, ventil Brülör de kullanılır. mazot, fuel oil yakıt içindir.

2/2 yollu - Normalde Açık

• - Doğrudan Kumandalı Bağlantı Elemanları:

G = 1/8 "- 1/4"

Normalde açık

• Bobine enerji verildi - kapalı
• Bobinin enerjisi kesildi - açık
• Seri 120.4

Genel açıklama:

PARKER serisi 120.4 solenoid valfler doğrudan çalıştırılır ve çalışması için minimum diferansiyel basınç gerektirmez. Genel uygulamalar için kullanılırlar. akaryakıt, mazot veya nafta gibi ortamlar, kullanılan yapı malzemeleri ile uyumlu olmak kaydıyla 7° E'ye kadar. 120.4 serisi valfler normalde aşağıdakilerle açıktır: giriş ve çıkış doğrultusunda.

Sıcaklıklar:

• Medya için çalışma sıcaklığı:
• maksimum + 160 °C
• minimum -30 °C
• Maksimum ortam sıcaklığı:
• + 60 °C

Başvuru:

• 120.4 serisi solenoid valfler aşağıdakiler için idealdir: 7 ° E'ye kadar akaryakıtların otomatik kontrolü basınçlı brülörler.

bobinler:

120.4 serisi vanalar için "F" sınıfı bobinler (155 °C) %30 cam elyaf içeren termoplastik içinde kapsüllenmiş olarak mevcuttur (tipler: ZB, YB) ve "H" sınıfı bobinler (180 °C) termoplastik içinde kapsüllenmiş olarak mevcuttur %40 cam elyafı (tip ZH) içerir. Tüm bobinler sürekli hizmet içindir, %100 E.D.

Nominal voltaj toleransı:

• A.C. için ± %10 güç kaynağı

• “Z” ve “Y” bobinleri a.c.'de kullanılabilir. 50/60 Hz frekanslı (çift frekanslı).
• "Z" bobinlerinde DIN için Faston terminalleri bulunur IP65 korumalı 43650A konektörler.
• “Y” bobininin 2 x 1.000 terminalleri vardır. IP67 korumalı mm kablolar.

Kurulum:

Vanalar herhangi bir pozisyonda monte edilebilir operasyonlarını tehlikeye atmadan. Bu ile birlikte kurmanız tavsiye edilir. gövdenin üzerinde dikey bir konumda
bobin

Onaylar:

Bobinler için:

• ZB 14 115V / 50-60Hz, 220-230V / 50-60Hz ZH14 24V / 50-60Hz
• YB 14 220-230V / 50-60Hz

Bobin için:

• ZB 14 220-230V / 50-60Hz

Bobinli:

• ZH 14 220-230V / 50-60Hz

• • Vana gövdesi:
  • Mühürler:
  • Çevreleyen tüp:
  • Piston:
  • Bahar:
  • Gölgeleme halkası:

Uygun oturma yeri:

• CW617N UNI EN 12165: 98 pirinç damgalama

yakut

• AISI 304 paslanmaz çelik
• AISI 430F paslanmaz çelik
• AISI 302 paslanmaz çelik

Bakır

• AISI 304 paslanmaz çelik

ÜRÜN ÇEŞİTLERİ:

• PARKER 120.4 IR 1/8-NA
• PARKER 120.4AR 1/4-NA
• PARKER 140 CR 1/4-NK
• PARKER 140 IR 1/8-NK
• PARKER YB 09
• PARKER YB 14
• PARKER ZB 09
• PARKER ZB 14
• PARKER ZH 14
