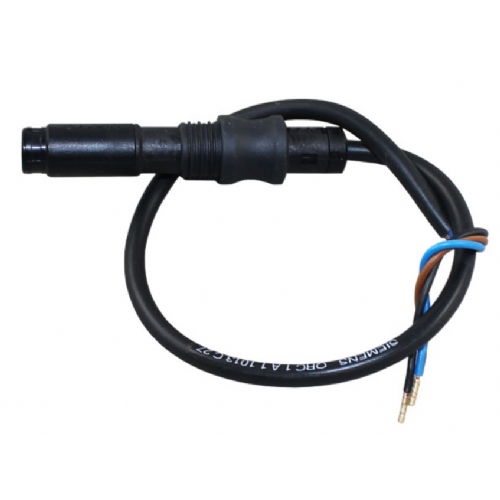

SIEMENS QRC1AA.1623C27 SIVI YAĞ YAKIMI MAVİ ALEVLİ BRÜLÖR FOTOSELİ, ULTRAVİYOLE SENSÖRÜ

ÖZELLİKLER

• Mavi kanatlı dedektörler QRC1 ...
• Mavi veya sarı yanan yağ veya gazın gözetimi için mavi kanal dedektörleri alevler.
• Mavi kanat dedektörleri öncelikle brülörle bağlantılı olarak kullanılır Aralıklı çalışmada küçük kapasiteli brülörler için kontroller.
• QRC1 ... ve bu veri sayfası, entegre olan OEM'ler tarafından kullanılmak üzere tasarlanmıştır.
• Ürünlerinde alev dedektörleri!

Kullanmak

QRC1 ... entegre bir şekilde kompakt UV'ye duyarlı bir mavi kanatlı dedektördür önsöz. Frontal ve lateral (90 °) aydınlatma için tasarlanmıştır.
QRC1 ... aşağıdaki brülör kontrolleri ve fotorezist ile kullanım için uygundur qrb1 dedektörleri ... - eklenti tesisi açısından:

KULLANILAN ATEŞLEME RÖLELERİ

• lal1 ... ......................................... ....... Bkz. Veri Sayfası N7153
• LGB3 ... ............................................. ...... Bkz. Veri Sayfası N7435
• lme23 ... ............................................. .... Bkz. Veri Sayfası N7101
• LMO14 ..., LMO24 ..., LMO44 ... ............... Bkz. Veri Sayfası N7130
• LMO54 ... ............................................. .... Bkz. Veri Sayfası N7137
• LMV26… ............................................... Bkz. Veri Sayfası N7547
• LMV27… ............................................... Bkz. Veri Sayfası N7541
• lmv36 ... ............................................. .... Bkz. Veri Sayfası N7544
• lmv37 ... ............................................. .... Bkz. Veri Sayfası N7546
• LOA2 ... (LOA25 hariç ...), LOA3 ... ........ Bkz. Veri Sayfası N7118

ALEV IŞIK KONTROL

• QRC1'in spektral hassasiyeti ... maksimum yaklaşık 300 nm'dir, böylece Mavi yanan yağ veya gaz alevlerinin UV radyasyonu aralığını en iyi şekilde kapsar.
• QRC1 ... Kaynaklar (kazan evi aydınlatması veya güneş ışığından vb.), Yabancı ışık hala geçerlidir.
• QRC1 ... ateşleme kıvılcımlarından UV radyasyonunu tespit etmemelidir, aksi takdirde kilitleme Hazırlık süresi boyunca, yabancı ışık nedeniyle ortaya çıkar.

Uyarı notları

Kişilerin yaralanmasını önlemek için, mülkün veya çevreye zarar vermek, aşağıdakiler Uyarı notları gözlemlenmelidir!
Alev dedektörünü açmayın, müdahale etmeyin veya değiştirmeyin!

• Tüm faaliyetler (montaj, kurulum ve hizmet çalışması vb.)

kalifiye personel

• Bound bağlantı alanında herhangi bir kablo değişikliği yapmadan önce, Şebeke arzından bitki (tamamen kutuplu kopukluk). Bitkinin olamayacağından emin olun Yanlışlıkla tekrar açıldı ve gerçekten öldü. Gözlemlenmezse Elektrik şoku tehlikesi riski
• Yeterli Koruma sağlayarak elektrik şok tehlikesine karşı korunma bağlantı terminalleri için. Gözlemlenmezse, elektrik çarpması tehlikesi riski vardır
  • Her iş yapıldığında (montaj, kurulum, servis çalışması vb.), Kablolamanın düzenli bir durumda olduğundan emin olun ve güvenlik kontrollerini yapın Devreye alma notlarında açıklandı. Gözlemlenmezse, bozulma riski vardır Güvenlik işlevleri ve elektrik şokunun tehlikesi
  • Sonbahar veya şok güvenlik fonksiyonlarını olumsuz etkileyebilir. Bu tür dedektörler olmamalı Herhangi bir hasar sergilemeseler bile faaliyete geçin. Gözlemlenmezse Güvenlik fonksiyonlarının bozulma riski ve elektrik çarpması tehlikesi

Montaj notları

• İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun
• Ateşleme elektrotunu, QRC1 ... ateşleme kıvılcımlarını algılayamayacak şekilde bulun, Aksi takdirde, yabancı ışık nedeniyle kilitleme meydana gelir
• Alev dedektörünü, brülördeki bir deliğe takılan bir fiş yardımıyla takın.

Brülördeki delik için bkz. Boyutlar.
Fişin sabitleme ve sızdırmazlık dudakları QRC1'e ... Delikte bir sağlam tutun, Titreşim durumunda bile, aynı zamanda QRC1'in ... bakım işi

• QRC1'i bulun ...

alev

• Radyasyon En yüksek radyasyon-aktif aralık arasındaki mesafenin kesin ayarlanması için Alev ve UV'ye duyarlı diyotun yakınsak merceğinin qrc1 ...
• Her iki uzunlamasına yönde (snap-in) yaklaşık 10 mm fişinde yer değiştirmiş (bkz. Boyutlar)

Kurulum notları

• Mümkün olan en büyük olanı gözlemlerken her zaman dedektör kablolarını ayrı ayrı çalıştırın Diğer kablolardan ve birimlerden mesafeler
• Pratik olarak rahatsızlık ve kayıpsız sinyal iletimi elde etmek önemlidir:
  • Çizgi kapasitans alev sinyalinin büyüklüğünü azaltır
  • Ayrı bir kablo kullanın
• Dedektör kablosunun izin verilen uzunluğunu gözlemleyin (bkz. Teknik Veriler)

Devreye alma notları

• Devre ölçme bilgileri ve gerekli dedektör akım değerleri, bkz. Veriler Anlaşılan brülör kontrolü sayfası
• Bilgi yapılacak güvenlik kontrolleri hakkında, bkz. Anlaşmalı brülör kontrolü

Hizmet Notları

• Dedektörü temizlerken daima temiz bir bez kullanın
• Herhangi bir brülör temizleme spreyi kullanmayın

Bertaraf Notları

• Dedektör elektrik ve elektronik bileşenler içerir ve bertaraf edilmemelidir ev atıkları ile birlikte. Yerel veŞu anda geçerli mevzuat olmalıdır gözlemlendi.

Mekanik tasarım

• Muhafaza siyah plastikten yapılmıştır ve durakları olan yer değiştirebilir bir fişe sahiptir.
• 3 çekirdekli bağlantı kablosu, QRC1'e sıkıca bağlanır ...
• rahatlama. Dedektörün önünde, karşı koruma sağlamak için koruyucu bir cam vardır Kazara temas, toz ve hermetik gerginlik.
• QRC1'in ... Ön, QRC1 ... yanal aydınlatma için bir ayna eki ile de mevcuttur.

İşlev

• QRC1… kuvars cam merceğe sahip özel bir UV'ye duyarlı diyota sahiptir.
• Alevin radyasyonunu diyotun aktif kısmına yoğunlaştırır.
• Bir filtre, daha uzun dalga uzunlukları olan radyasyon fraksiyonlarının ortadan kaldırılmasını sağlar.
• Diyotun sinyalini için gereken seviyeye yükseltmek için bir önsözleyici kullanılır.
• İlgili brülör kontrolünün alev sinyal amplifikatörü.
• Kısa süreli alev sinyal kesintileri tolere edilir (bkz. Teknik Veriler - Tolere edilen alev sinyal kesintileri), böylece daha kararlı dedektör akımları ve Güçlü titreyen alevler durumunda brülörün daha kararlı çalışması.

Maksimum dedektör kablo uzunluğu

• Maksimum 1 m kablo uzunluğu yeterli değilse, brülör üreticisi Kabloyu en fazla 20 m kadar uzatın.
• Bu durumda, kabloyu döşerken aşağıdaki kural gözlemlenmelidir:
• Dedektör sinyal hatlarının birleştirme kapasitanslarını canlı olarak en aza indirmek iletken, canlı şef (l) (kahverengi çekirdek) ayrı olarak döşenmeli veya ayrılmalıdır dedektör sinyal hattından.

ÜRÜN ÇEŞİTLERİ

• SIEMENS QRC1A1.1013C27
• SIEMENS QRC1A1.101C27
• SIEMENS QRC1A1.103C27
• SIEMENS QRC1A1.170C27
• SIEMENS QRC1A1.181C27
• SIEMENS QRC1A2.103C27
• SIEMENS QRC1A2.104C27
• SIEMENS QRC1A2.1341C27
• SIEMENS QRC1A2.141C27
• SIEMENS QRC1A3.1013C27
• SIEMENS QRC1A3.101C27
• SIEMENS QRC1A3.103C27
• SIEMENS QRC1AA.1623C27
• SIEMENS QRC1C0.182C27
• SIEMENS QRC1C2.103C27
