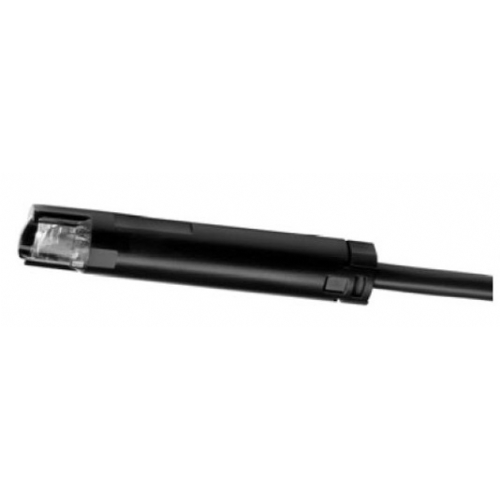

Sarı alev dedektörü QRB4 ...
- Denetim için Siemens brülör kontrolleriyle kullanılmak üzere sarı alev dedektörü görünür ışık spektrumundaki yağ alevlerinin.
- QRB4, aralıklı çalışmada yağ brülörü kontrolleri ile bağlantılı olarak kullanılır.
- QRB4 ve bu veri sayfası, qRB4'ü kullanan OEM'ler için veya ürünler.
Kullanmak
- QRB4 alev dedektörleri, sarı yanan yağ alevlerinin denetimi için tasarlanmıştır Brülör kontrolleri ile bağlantılı olarak LME7 (istek üzerine), LME8 (istek üzerine), LMO, LMV2 ve LMV3.
- Frontal ve lateral (90 °) aydınlatma için tasarlanmıştır.
- QRB4'ün maksimum spektral duyarlılığı yaklaşık 540 nm'dir, böylece tam olarak Sarı yanan yağ alevlerinin maksimum görünür ışık radyasyon seviyesine dikkat edin.
- Çünkü QRB4, diğer ışığın radyasyon spektrumunun belirli bölümlerini de edinir
- Kaynaklar (kazan odası aydınlatması, güneş radyasyonu vb.), Yabancı ışıkla bağlantılı güvenlik hala geçerlidir.
Uyarı notları
Kişisel yaralanma veya mülk veya çevreye zarar vermekten kaçınmak için aşağıdakiler Uyarı notları gözlemlenmelidir.
Alev dedektörünü açmasına, müdahalesine veya değiştirmesine veya değiştirmesine izin verilmez veya Bağlantı kablosunu değiştirin.
- Tüm faaliyetler (montaj, kurulum, hizmet çalışması vb.)
kalifiye personel
Connection, bağlantı alanında herhangi bir kablo değişikliği yapmadan önce tesisi izole Güç kaynağından (all-polar kopukluk). Bitkinin olamayacağından emin olun Yanlışlıkla tekrar açıldı ve gerçekten öldü. Bu gözlemlenmezse, Elektrik şoku riski var
- Kazara temasa karşı koruma sağlamak için uygun önlemler alın
Elektrik bağlantıları. Bu gözlemlenmezse, elektrik şoku riski olacaktır
- Her iş yapıldığında (montaj, kurulum, servis çalışması vb.),
Kablolamanın düzenli bir durumda olduğundan emin olun ve güvenlik kontrollerini yapın Devreye alma notlarında açıklandı. Gözlemlenmezse, güvenlik işlevleri hayır daha uzun süre sağlandı ve elektrik şoku riski olacak
- Güz, şok veya muhafazaya verilen hasar güvenlik işlevlerini olumsuz etkileyebilir.
Bu tür dedektörler, herhangi bir sergilemeseler bile faaliyete geçmemelidir. zarar. Gözlemlenmezse, güvenlik işlevleri artık sağlanmıyor ve Elektrik şoku riski
Montaj notları
İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun.
Kurulum notları
- Dedektör kablosunu daima diğer kablolardan ayrı olarak, özellikle yüksek voltaj ateşleme kablolarından ayrı olarak çalıştırırken, mümkün olan en büyük mesafeyi gözlemleyin.
Pratik olarak rahatsızlık ve kayıpsız sinyal iletimi elde etmek önemlidir:
- Dedektör kablosunu asla diğer kablolarla birlikte çalıştırmayın
- Çizgi kapasitansı, alev sinyalinin büyüklüğünü azaltır
- Ayrı bir kablo kullanın
- İzin verilen dedektör kablo uzunluklarını gözlemleyin; Teknik verilere bakın
Devreye alma notları
Sitede Işık radyasyonunun yoğunluğu, dedektör ölçülerek kontrol edilir akım
- Ölçüm devresi ve minimum dedektör akımı hakkında bilgi için Gerekli değerler, ilgili brülör kontrolünün veri sayfasına bakın
Tasarım
Genel
- İnfüzyon 2 telli termoplastik kablo ile kompakt QRB4.
- Dedektör normal veya yüksek hassasiyetle ve flanşsız veya olmadan mevcuttur /
- Kelepçe veya yumuşak plastik fiş (bkz. Tür özeti).
QRB4X-XXXX
Aksesuarsız sarı alev dedektörü.
QRB4X-XXXXA
- Agk42 flanşı ile güvence altına alınmıştır
- Flanşdaki bir kılavuz oluk ve kelepçedeki bir kamera titreşimsiz olmasını sağlar
QRB4'ün montajı ve QRB4'ün her zaman doğru bir şekilde yerleştirildiğinden emin olun
aleve doğru
- AGK42 flanşı 36 mm aralıklı, plastik versiyon
- Agk43 kelepçe, plastik versiyon
QRB4X-XXXXB
- Yumuşak plastik fiş ile
- Brülöre monte etmek için. Tüm bunlar, yanal bir oluklu bir deliktir; anmak Boyutlar
- Yumuşak plastik fişin sızdırmazlığı ve sabitleme kaburgaları, QRB4'ü sıkıca tutun delik
- Bir kılavuz yay, QRB4'ün alev ile doğru hizalanmasını garanti eder
Aksesuarlar QRB4
- AGK42 flanşı 36 mm aralıklı, plastik versiyon
- Agk43 kelepçe, plastik versiyon
- AGK44 Flanşı Uzatılmış Delikli
Uyarı!
- Yoğuşma, buz oluşumu ve su girişine izin verilmez.
- Bunu gözlemlememe, güvenlik fonksiyonlarına zarar verme riski oluşturur ve
- elektrik şoku riski.
İşlev
- Işık spektrumunun görünür aralığında yağ alevlerinin ışık radyasyonunun denetlenmesi. .
- QRB4'ün ışığa duyarlı elemanı bir fotoğraf diyotudur. QRB4'ün çıkış akımı
- Işığın yoğunluğu arttıkça artar. Çıkış akımı,
- Alev sinyalini oluşturmak için brülör kontrolü.
