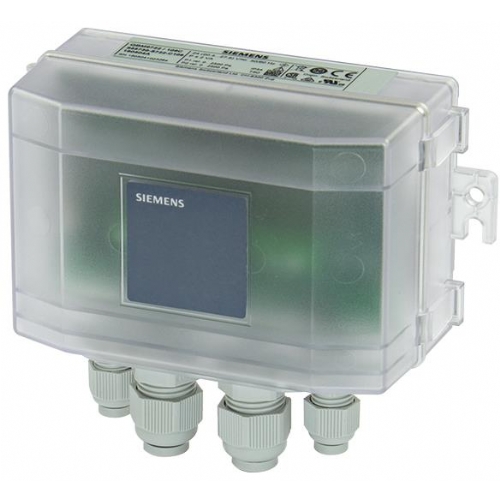

SIEMENS QBM9711/109M CLİMATİX QBM9710/109C MODBUS HAVA BASINCI SENSÖRÜ; 24 VAC/DC: 4 G/Ç; RS485; MODBUS; 1 X 1250 PA
196 0.0
6617.46 https://www.brulorparcasi.com Stoklarda! Hemen Sipariş Ver!

SIEMENS QBM9711/109M CLİMATİX QBM9710/109C MODBUS HAVA BASINCI SENSÖRÜ; 24 VAC/DC: 4 G/Ç; RS485; MODBUS; 1 X 1250 PA

SIEMENS QBM9711/109M CLİMATİX QBM9710/109C MODBUS HAVA BASINCI SENSÖRÜ; 24 VAC/DC: 4 G/Ç; RS485; MODBUS; 1 X 1250 PA
Stok Kodu20243326
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 5.514,55  + KDV15.290,06
Stokta var
Bu üründen Adet

Ürün Açıklaması

SIEMENS QBM9711/109M CLİMATİX QBM9710/109C MODBUS HAVA BASINCI SENSÖRÜ; 24 VAC/DC: 4 G/Ç; RS485; MODBUS; 1 X 1250 PA

G/Ç uzantılı MODBUS hava basınç sensörü QBM97 .. QBM97 .. G/Ç uzantılı hava basınç sensörü Modbus RTU için tasarlanmıştır

İletişim ağları. QBM97 .. Kolay kurulum ve azaltılmış tesis sunuyor HVAC endüstrisi geniş kanıtlanmış sensör teknolojisi ile kablolama çabaları.

  • Modbus RTU iletişim arayüzü
  • 0 ... 10 V veya pasif sıcaklık elemanları için iki analog giriş
  • 0 ... 10 V için iki analog çıkış
  • Bir veya iki diferansiyel basınç sensörü elemanı ile mevcuttur
  • Seramik yoluyla yüksek doğruluk ve uzun süreli stabilite ile basınç sensörü elemanları Farklı basınçlı gerinim teknolojisi 0 ... 500-7000 PA arasındadır
  • Basit kurulum, merkezi olmayan düğümden azaltılmış kablolama çabası
  • Güç ve iletişim için M12 fiş ve oynatma konektörleri ile mevcuttur
  • Adres ve Modbus hattı sonlandırma için daldırma anahtarları
  • Climatix denetleyicileri ile birlikte otomatik etkinlik adresleme için basma düğmesi

Genel bakış / sipariş verileri yazın

QBM97 .. G/Ç uzantılı Modbus hava basınç sensörü QBM97 .. bir veya iki sensör elemanı, farklı basınç aralıkları ve veya güç ve iletişim için M12 konnektörü olmadan.

  • 1 sensörlü türler
    • QBM9705/109C S55730-S705-C109 1X 0… 500 PA 2 AI, 2 AO
    • QBM9710/109C S55730-S710-C109 1X 0… 1250 PA 2 AI, 2 AO
    • QBM9720/109C S55730-S720-C109 1X 0… 2500 PA 2 AI, 2 AO
    • QBM9750/109C S55730-S750-C109 1X 0… 5500 PA 2 AI, 2 AO
    • QBM9770/109C S55730-S770-C109 1X 0… 7000 PA 2 AI, 2 AO
  • İki sensörlü türler
    • QBM9755/109C S55730-S755-C109 1X 0… 500 PA & 1X 0… 500 PA 2 AI, 2 AO
    • QBM9711/109C S55730-S711-C109 1X 0… 1250 PA & 1X 0… 1250 PA 2 AI, 2 AO
    • QBM9711/109M S55730-S711-M109 1X 0… 1250 PA & 1X 0… 1250 PA 2 AI, 2 AO
    • QBM9712/109C S55730-S712-C109 1X 0… 1250 PA & 1X 0… 2500 PA 2 AI, 2 AO
    • QBM9712/109M S55730-S712-M109 1X 0… 1250 PA & 1X 0… 2500 PA 2 AI, 2 AO
    • QBM9717/109C S55730-S717-C109 1X 0… 1250 PA & 1X 0… 7000 PA 2 AI, 2 AO
    • QBM9722/109C S55730-S722-C109 1X 0… 2500 PA & 1X 0… 2500 PA 2 AI, 2 AO
    • QBM9777/109C S55730-S777-C109 1X 0… 7000 PA & 1X 0… 7000 PA 2 AI, 2 AO

Sipariş

Bir QBM97 sipariş ederken .. G/Ç uzantısı olan Modbus hava basınç sensörü, lütfen belirtin Miktar ve tip. Lütfen asgari sipariş miktarını (MOQ) gözlemleyin. Bir ASN Siparişi 20 ile bir kutu eşittir sensörler. Lütfen diğer QBM97 için Siemens Satış Bölgesel Merkezinize Talep Talepleri veya özelleştirme.

Uygulama alanı

Odak segmenti

  • Hava taşıma birimleri (AHU), kontrolör ve alan cihazları arasındaki iletişim ve Bulut etkinleştirme bitki dijitalleşmesine bağlı.
  • EcoDesign Direktifi ERP 2016/2018'in Desteği Bus uyumlu otobüs kullanımı yoluyla Bulut görselleştirme dahil filtreleri izleme sensörleri
Tipik kullanım

QBM97 .. Modbus hava basınç sensörü ve G/Ç uzantısı havalandırma sistemlerinde kullanılır ve hava kullanma birimleri (AHU):

  • Hava kanallarındaki ve üzerindeki filtreler ve fanlardaki basıncı ölçmek ve izlemek
  • Hava tarafında tedarik ve çıkarma QBM97 .. HVAC endüstrisindeki çok sayıda görev için idealdir:
  • Hava ve agresif olmayan gazların göreceli ve diferansiyel basıncı ve akışını ölçer
  • Bir veya iki diferansiyel basınç sensörü ile mevcuttur
  • Basınç veya hacimsel akışın gözlemlenmesine izin verir. sistem Topoloji Modbus alan cihazları ve sensörleri ile AHU topolojisi
  • Aşağıdaki dijital AHU topolojisi, QBM97 modbus'u kullanmak için bir örnek göstermektedir. Modbus alan cihazları için periferik veri yolu ile AHU uygulamasında hava basınç sensörü ve sensörler.

Özellikler Açıklama ve Avantajlar

Sensör Teknolojisi

QBM97'nin yerleşik sensörleri .. benzersiz ve HVAC ve otomotive dayanmaktadır. Endüstri iyi kanıtlanmış seramik gerinim-gösterge ışını teknolojisi.

  • Tüm ölçülen değişkenler için uzun süreli stabiliteye sahip doğru sensörler tamamen Bakımsız, tesisin tüm ömrü boyunca maliyet tasarrufu sağlıyor.
  • Sensör elemanları, gıdada zorunlu uygulamalar için de uygundur veya İlaç endüstrisi.

Girişler/çıkışlarla birlikte MODBUS (RTU) aracılığıyla merkezi olmayan düğüm QBM97 .. MODBUS İletişim Arabirimi ile kullanılırken merkezi olmayan bir düğümdür. Sensörler ve alan cihazları için girişler ve çıkışlar:

  • Örneğin, sıcaklık sensörleri analog girişlerle bağlantılı olabilir, aktörler analog çıkışlarla bağlantılıdır.
  • Bu öğelerin MODBUS iletişiminde olması, kablolama çabalarını azaltır ve kurulum maliyetleri.

Hızlı serbest bırakma bağlantı elemanları ile yenilikçi konut tasarımı QBM97'nin konutu .. Hızlı serbest bırakma bağlantı elemanlarıyla birlikte gelir, bu da itilebilir
El, sensörü açmak ve kapatmak için vidalar ve aletler yapmak. Bu Enjekte edilen patentli bir sızdırmazlık nedeniyle yenilikçi konut tasarımı gerçekleştirilebilir
doğrudan plastik enjeksiyon kalıplama işlemi sırasında. IP54'ün yüksek koruma derecesi Garantili, çok çeşitli uygulama alanları sağlıyor. M12 konnektörü takın ve oynatın Sensör, güç ve iletişim için bir M12 konektörü ile sipariş edilebilir. Kurulum sırasında fiş ve oynat bağlantısı. İş akışları ve fol için 'nasıl talimatlar' yapılır

Alçak işlevler manuelde bulunabilir A6V11478123. Adres ve Modbus satır sonlandırma için daldırma anahtarları Esnek kullanım ve geniş uygulama için QBM97 .. Modbus hava basınç sensörü ile G/Ç uzantısı, Climatix'ten başka denetleyicilerle daldırma anahtarları ile ele alınabilir Denetleyiciler. Climatix denetleyicileri ile birlikte otomatik etkinlik adresleme için basma düğmesi QBM97 .. Climatix denetleyicileri ile kolayca ve hızlı eşleştirilebilir (adreslenebilir) Etkinlik içindeki adresleme için dahili basma düğmesi. Etkinlik On Push Düğme Adresleme Siemens Modbus Sensörleri ve Dijital Hava İşletme Ünitesi (AHU) cihazlarında uygulanmıştır. üreticiler için tutarlı, kolay ve hızlı bir devreye alma süreci sağlamak ve montajcılar. Sıfır Point Fabrika Sıfırlama Push Düğmesi aracılığıyla sıfır bir nokta ve bir fabrika sıfırlaması rahatça yapılabilir. Global Teknoloji Ortağı olarak Siemens QBM97 .. küresel olarak Siemens Satış Ağı üzerinden dağıtılır. Sensör test edildi AB ve RCM uygunluğu gibi büyük uluslararası standartlara göre UL Onay ve EAC, dünya çapında bir uygulama alanı mümkün kılar. Sürekli
Yenilikler ve geliştirme, sürekli kalite, lojistik süreçler, yedek parçalar Yönetim ve müşteri desteği Siemens'i değerli bir teknoloji ortağı haline getirir.

Güvenlik: Ulusal Düzenlemeler

DİKKAT

Ulusal Güvenlik Düzenlemeleri
Ulusal güvenlik düzenlemelerine uyulmaması kişisel yaralanma ve mülkiyete neden olabilir zarar.

  • Ulusal hükümleri gözlemleyin ve uygun güvenlik düzenlemelerine uyun.

Montaj

Montaj Konumu
QBM97 .. G/Ç uzantılı hava basınç sensörü, hava kanallarına doğrudan montaj için uygundur, duvarlar veya kontrol panellerinde. Aşağıdaki noktalar gözlemlenmelidir.
FARK ETME
Yanlış montaj yeri nedeniyle yanlış ölçümler. Yüksek basınç darbelerine ve/veya önemli termal değişikliklere tabi bir ortam olabilir Yanlış ölçümlere ve/veya sıfır kaymaya yol açar.
  • Bahsedilen montaj yerlerinden kaçının.
  • Sıfır noktası sıfırlama fonksiyonu ile sıfır kaydırma düzeltilebilir.

Montaj konumu

FARK ETME

Yoğuşma ve cihazda hasar. Basınç bağlantısı meme uçları yukarı doğru işaret ederse veya hava kanalından daha düşük bir seviyedeyse Problar, yoğunlaşma sensörün içinde toplanabilir ve cihaza zarar verebilir.

  • QBM97'ye monte .. basınç nipelleri aşağı bakacak şekilde dikey olarak.
  • QBM97 Dağı .. Kanal problarından daha yüksek.

Bağlantı Tüpleri

FARK ETME

Cihazı monte ede rken veya çıkarırken cihazın hasar görür. Montaj yaparken sistem basınçsız değilse, cihaz hasar görebilir veya Çıkarma.

  • Sensörü monte etmeden veya çıkarmadan önce sistemi basınçsızlaştırın.

Sensör meme uçları için basınç borusu, diferansiyelin ardından bağlanır

  • Basınç Sensörü:

Basınç sensörü tarafında hava kanalı tarafında Daha yüksek basınç tarafına sahip boru (düşük vakum) Basınç meme ucu "+" konusuna bağlanın.
Alt basınç tarafındaki boru (daha yüksek vakum) Basınç meme ucuna bağlanın "-".

Kablolama
FARK ETME
  • Polarite Ters Koruması
  • Cihaz kısa devre geçirmezdir ve polarite tersine çevrilmesine karşı korunur.
  • Her bağlantı, maksimum besleme voltajına kadar geçişe karşı korunur.
  • Kaydet modu ve analog çıkışlar
  • QBM97 .. bir 'kaydetme modu' işlevi ile iletilir.
  • MODBUS bağlantısına açık devre. Analog çıkışlar, eğer
  • İletişim> 60 saniye boyunca kaybolur.

İmha etmek

  • Cihaz, bertaraf için bir elektronik cihaz olarak kabul edilir.
  • Avrupa yönergeleriyle ve yerli olarak atılamayabilir çöp.
  • Cihazın bu amaç için sağlanan kanallardan atın.
  • Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
ÜRÜN ÇEŞİTLERİ
  • SIEMENS QBM9705/109C
  • SIEMENS QBM9710/109C
  • SIEMENS QBM9711/109C
  • SIEMENS QBM9711/109M
  • SIEMENS QBM9712/109C
  • SIEMENS QBM9712/109M
  • SIEMENS QBM9717/109C
  • SIEMENS QBM9720/109C
  • SIEMENS QBM9722/109C
  • SIEMENS QBM9750/109C
  • SIEMENS QBM9755/109C
  • SIEMENS QBM9770/109C
  • SIEMENS QBM9777/109C
