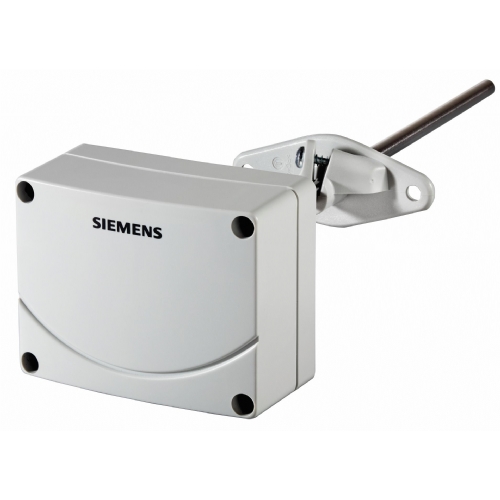

SIEMENS QAM1612.020 KANAL SICAKLIĞI SENSÖR PT1000

Kanal sıcaklık sensörleri QAM1612.020, QAM1630.020

Hava kanallarında kanal sıcaklık sensörü

• Hava kanallarında hava sıcaklığını elde etmek için pasif sensör.

Kullanmak

Kanal sıcaklık sensörleri havalandırma ve klima tesislerinde şu şekilde kullanım içindir:

• Hava sıcaklığı sensörlerini tedarik veya çıkarın
• Sınır sensörleri, ör. Besleme hava sıcaklığının minimum sınırlaması için
• Referans sensörleri, ör. Oda sıcaklığını dışın bir fonksiyonu olarak kaydırmak için sıcaklık
• Sensörlerin ölçülmesi, ör. ölçülen değer göstergesi veya bir binaya bağlantı için Otomasyon ve Kontrol Sistemi

İşlev

Sensör, direnci değişen algılama elemanı aracılığıyla hava sıcaklığını elde eder. sıcaklığın bir fonksiyonu olarak. Sinyal daha fazla için uygun bir denetleyiciye teslim edilir elleçleme.

Mekanik tasarım

Kanal sıcaklık sensörü aşağıdaki bileşenlerden oluşur:

• Bağlantı terminallerine sahip tabandan oluşan iki bölümsel plastik muhafaza ve Çıkarılabilir Kapak (Snap-On Tasarım)
• Algılama elemanı ile tamamlanan daldırma çubuğu Kapak çıkarıldıktan sonra bağlantı terminallerine erişilebilir.

Ekipman kombinasyonları

Sensörün pasif çıkış sinyalini elde edebilen ve işleyebilen tüm sistemler veya cihazlar.

Notalar

Montaj

Montaj Konumu

• Besleme havası sıcaklığı kontrolü için: Fandan sonra fan bulunuyorsa, fandan akış aşağı Son hava taşıma ünitesi. Aksi takdirde, minimum mesafede son hava taşıma ünitesinden sonra 0,5 m
• Hava sıcaklığı kontrolü için: Her zaman ekstrakt hava fanının yukarı akış
• Besleme hava sıcaklığı için bir limit sensörü olarak: Hava çıkışına mümkün olduğunca yakın oda
• Çiğ noktası kontrolü için: hava yıkayıcısının sprey tuzağından hemen sonra Daldırma çubuğu kanal duvarına dokunmamalıdır. Sensör montaj talimatları ile birlikte verilir.

ÜRÜN ÇEŞİTLERİ

• SIEMENS QAM1612.020
• SIEMENS QAM1630.020
• SIEMENS QAM2110.040
• SIEMENS QAM2112.040
• SIEMENS QAM2112.200
• SIEMENS QAM2120.040
• SIEMENS QAM2120.200
• SIEMENS QAM2120.600
• SIEMENS QAM2130.040
• SIEMENS QAM2151.040/MO
• SIEMENS QAM2161.040
• SIEMENS QAM2171.040
