 Bilindiği üzere LGA52 Üretimi artık duruduruldu.
Yerine tek kademeli brülörler için SIEMENS LME41.054C2 BRÜLÖR ATEŞLEME RÖLESİ kullanılabilir. İki kademeli servomotor kontrolsüz brülörlerde SIEMENS LME21.330C2 BRÜLÖR ATEŞLEMERÖLESİ  kullanılır.

 SIEMENS LME41.054C2 ile Revizyon Nasıl Yapılır?

 Bu röle tek kademeli atmosferik veya fanlı brülör sistemlerinde kullanılır.
 SIEMENS LME41.054C2 BRÜLÖR ATEŞLEME RÖLESİ


BAĞLANTI ŞEKLİ

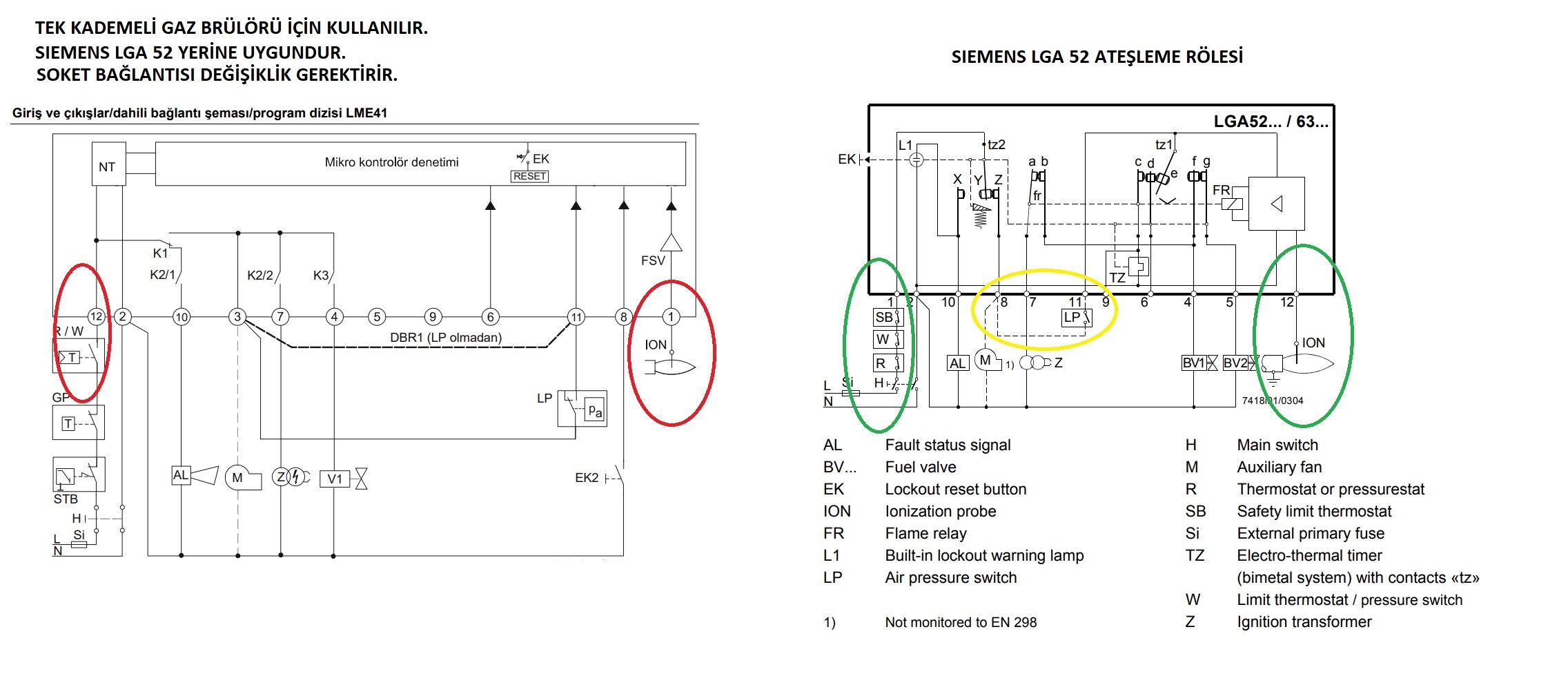

 Yukarıdaki resime göre yeşil işaretli yerlerin kırmızı işaretli yerlere göre bağlantı yapılmalıdır. Eğer hava fansız veya fan kontrolü yapılmayacak ise 11 ile 3 nolu terminal köprü yapılmalıdır.

 SIEMENS LME21.330C2 ile Revizyon Nasıl Yapılır?

 Bu röle iki kademeli servomotor kontrolsüz fanlı brülör sistemlerinde kullanılır.


SIEMENS LME21.330C2 BRÜLÖR ATEŞLEME RÖLESİ

 BAĞLANTI ŞEKLİ

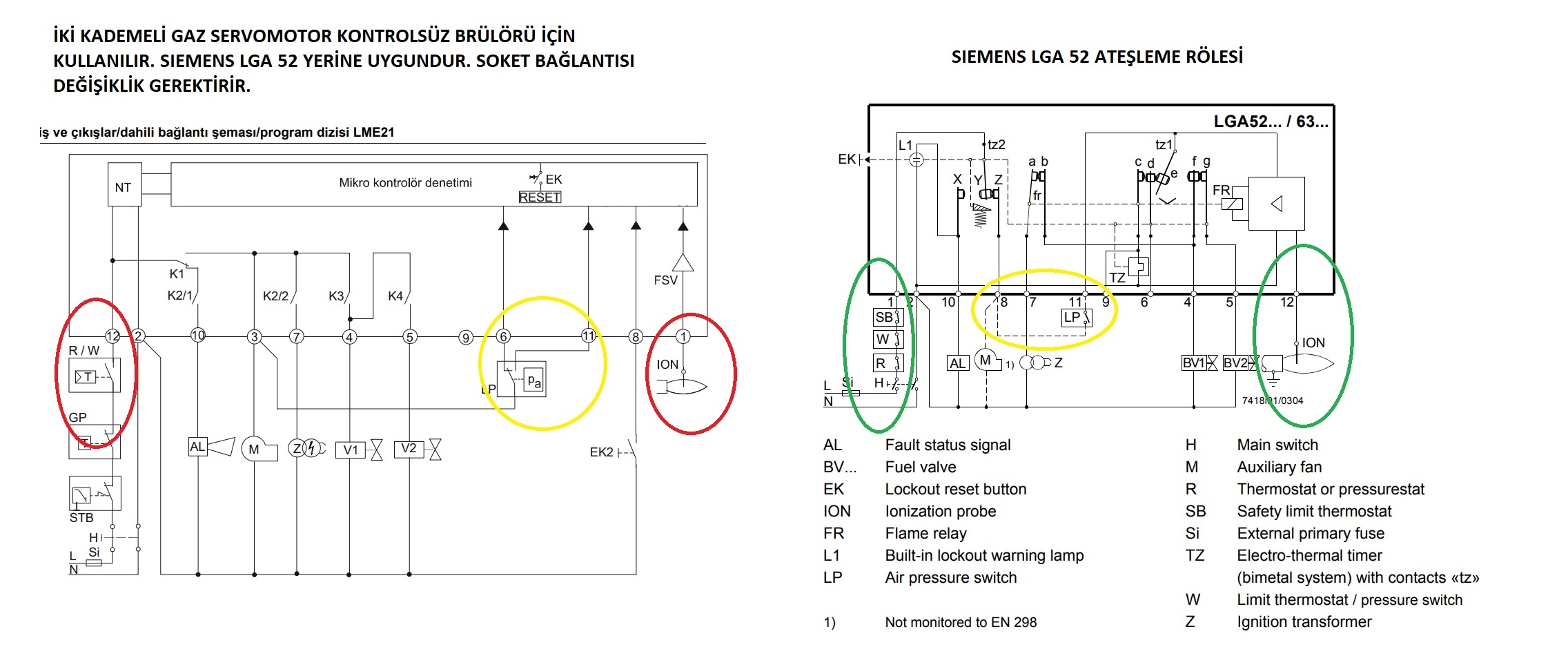

 Yukarıdaki resime göre yeşil işaretli yerlerin kırmızı işaretli yerlere göre bağlantı yapılmalıdır. Sarı işaretli yerlerde hava presostat bağlantısı için değiştirilmelidir. LME 21 3lü hava presostat bağlantısına ihtiyaç duyar.
